Volets, stores et protections de fenêtres

• C-80 : rotation de 180°, des interstices lumineux subsistent fermé. C-80 Flat : rotation de 90° et paquet replié plus compact.
• C-65 : bords roulés et profil en C. Z-90 : rotation de 90°, recouvrement des lames et joint latéral amortissant. Z-70 : profil en Z et paquet réduit.
• Les fiches de certains coffres excluent Z-90 malgré une présentation générale plus large : vérifier le couple coffre/lame.

5 visuels et détails fabricant

Formes et tailles de lames disponibles · vue 1Formes et tailles de lames disponibles · vue 2Formes et tailles de lames disponibles · vue 3Formes et tailles de lames disponibles · vue 4Formes et tailles de lames disponibles · vue 5

• Les fines bandes aluminium des lames sont préfinies par leur fournisseur ; leur recoloration ou survernissage n’est pas proposé dans ce processus.
• Coffres, coulisses et lames finales aluminium peuvent recevoir un RAL adapté, sous réserve de finition compatible.

• La comparaison cite 1,5 mm de tôle pour I et 1,2 mm pour E ; division en un coffre pour I, pas pour E.
• Les maxima comparatifs de 5 900/4 000 mm diffèrent des fiches détaillées à 4 500 mm. Une largeur de 4 000 mm est donc retenue ici pour RAFF-E ; toute extension est à valider.
• Z-90 est exclu de RAFF-E dans la comparaison, malgré une colonne chiffrée dans sa fiche. La combinaison n’est pas validée automatiquement.
• La hauteur 350 mm pour RAFF-I est annoncée comme future dans la source, donc non acquise. Moustiquaire intégrée I seulement avec C-80 selon la note.

• Aluminium sous linteau : RAFF-I, RAFF-E, BASIC ou SKEF.
• PVC sur menuiserie : Elite XT ou Clever Box. Matériau isolant : Roka Top 2 Shadow ou SKB.

3 visuels et détails fabricant

Répartition des volets de façade · vue 1Répartition des volets de façade · vue 2Répartition des volets de façade · vue 3

• Notices documentées : SKB, SKEF, RAFF-I, BASIC et les variantes Roka Top 2/RG.
• Contrôler les points d’ancrage, la réservation, l’accès au moteur et la compatibilité avec les menuiseries. La notice fournie avec le devis fait référence.

• Les systèmes BASIC, RAFF-I, RAFF-E, SKEF, Elite XT, Clever Box, Roka Top Shadow et SKB disposent de fiches séparées.

• Une couleur RAL identique peut différer entre lame prélaquée, coffre et coulisse. Confirmer l’échantillon et la finition avant commande.

• Comparer les échantillons sous un éclairage identique. Une image à l’écran ne remplace pas la validation de la finition.

3 visuels et détails fabricant

Différences de couleur des lamelles: brillant – mat – structuré · vue 1Différences de couleur des lamelles: brillant – mat – structuré · vue 2Différences de couleur des lamelles: brillant – mat – structuré · vue 3

• Les quatre familles détaillées sont RAFF-I, RAFF-E, BASIC et SKEF.

4 visuels et détails fabricant

Caissons en aluminium de linteau (en saillie et encastrées) · vue 1Caissons en aluminium de linteau (en saillie et encastrées) · vue 2Caissons en aluminium de linteau (en saillie et encastrées) · vue 3Caissons en aluminium de linteau (en saillie et encastrées) · vue 4

• Elite XT et Clever Box : contrôler la hauteur de paquet, le type de lame et la réservation au-dessus du vitrage.

2 visuels et détails fabricant

Caissons PVC fenêtre (apparentes et encastrées) · vue 1Caissons PVC fenêtre (apparentes et encastrées) · vue 2

• Roka Top 2 Shadow et SKB : choix de dimensions et de révision à préparer avec le gros œuvre.

2 visuels et détails fabricant

Caissons en polystyrène sur les fenêtres (encastrées) · vue 1Caissons en polystyrène sur les fenêtres (encastrées) · vue 2

• Coffres 200 × 140, 240 × 140 ou 300 × 140 mm ; largeur de fiche 550–4 500 mm.

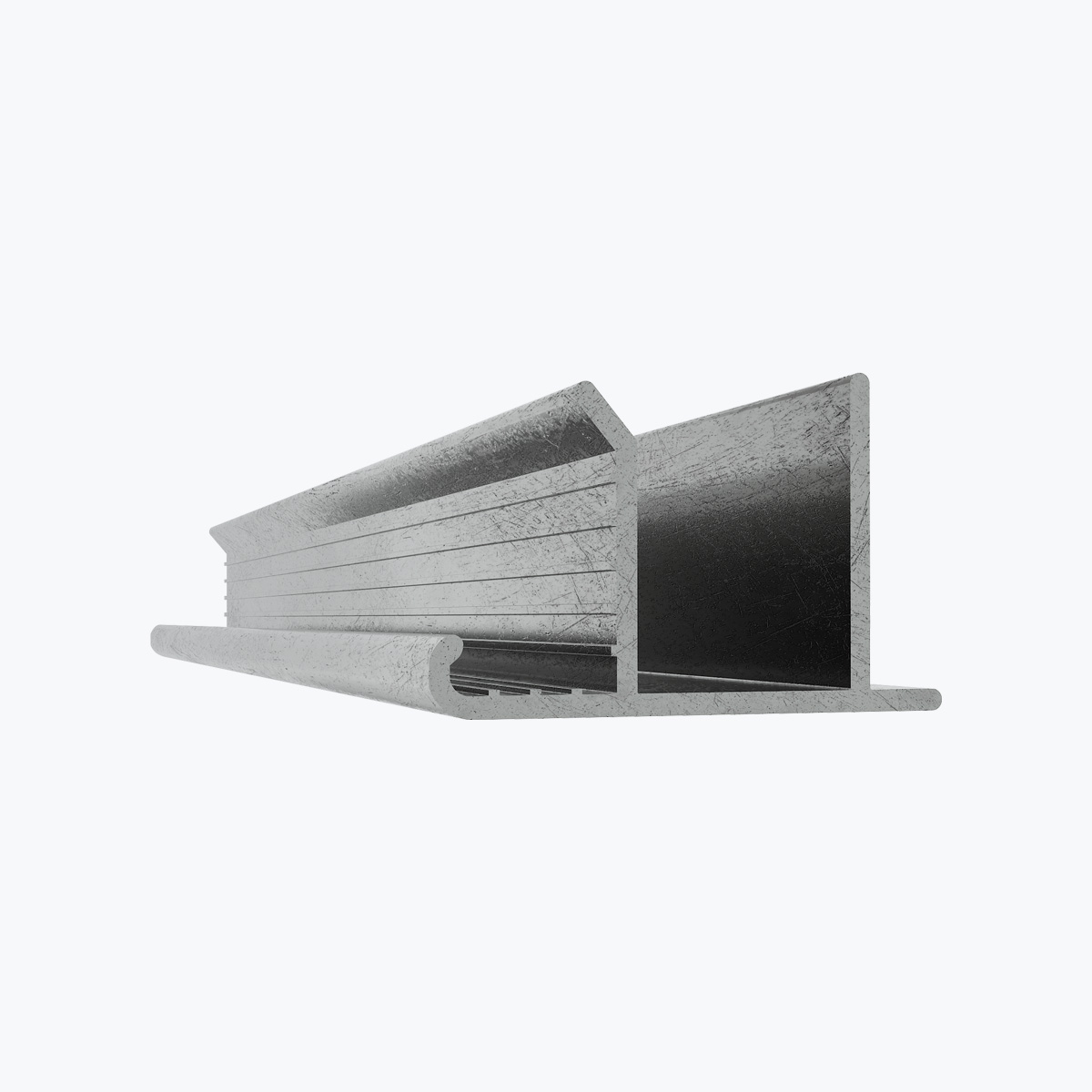

• Déport et isolation derrière coffre possibles ; supports d’enduit 25/50 mm. Les hauteurs totales varient avec lame, coffre et entraînement : consulter la matrice.

6 visuels et détails fabricant

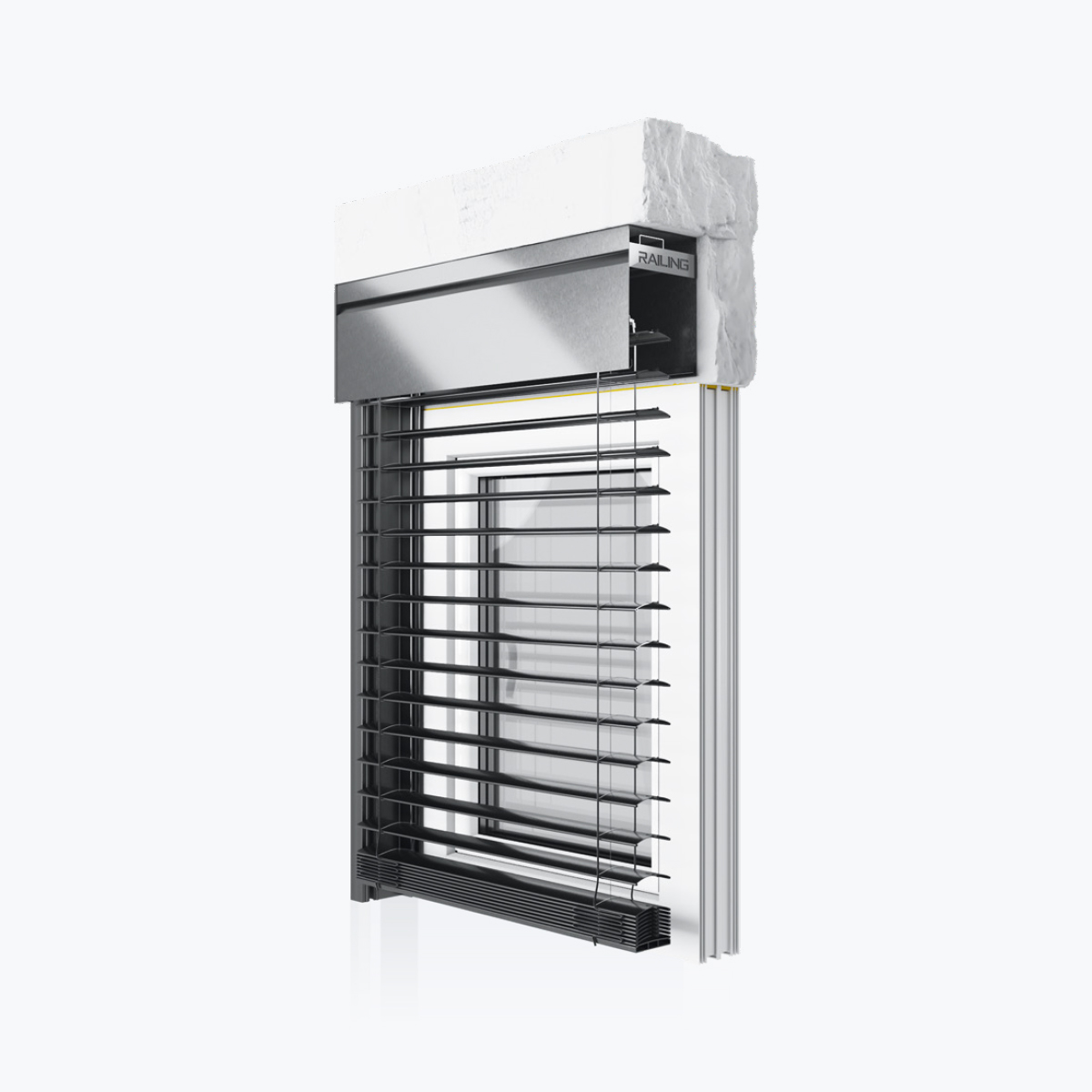

RAFF-I · vue 1RAFF-I · vue 2RAFF-I · vue 3RAFF-I · vue 4RAFF-I · vue 5RAFF-I · vue 6

• Coffres cités : 200 × 140, 240 × 140 ou 300 × 140 mm ; minimum 550 mm.
• Maximum de 4 000 mm retenu dans l’étude, car la comparaison indique cette limite alors que la fiche détaille 4 500 mm. Z-90 à confirmer, donc non validé automatiquement.
• Coulisses aluminium ; déport/isolation possibles ; moustiquaire en option selon ensemble.

6 visuels et détails fabricant

RAFF-E · vue 1RAFF-E · vue 2RAFF-E · vue 3RAFF-E · vue 4RAFF-E · vue 5RAFF-E · vue 6

• Largeur 500–5 000 mm ; capots 200, 240, 300 ou 350 × 140 mm.
• Coulisses aluminium ; hauteur totale à sélectionner dans la matrice par lame et entraînement.

6 visuels et détails fabricant

BASIC · vue 1BASIC · vue 2BASIC · vue 3BASIC · vue 4BASIC · vue 5BASIC · vue 6

• Coffres 180 × 180 ou 205 × 205 mm ; largeur 500–5 000 mm ; visite extérieure.
• Moustiquaire intérieure possible selon variante ; la matrice ne valide pas Z-90.

5 visuels et détails fabricant

SKEF · vue 1SKEF · vue 2SKEF · vue 3SKEF · vue 4SKEF · vue 5

• Coffre 240 × 255 mm ; largeur 500–5 000 mm ; coulisses PVC/aluminium et isolation du coffre.
• Moustiquaire possible suivant variante ; Z-90 n’est pas admis dans la matrice de cette fiche.

5 visuels et détails fabricant

ELITE XT — store de façade · vue 1ELITE XT — store de façade · vue 2ELITE XT — store de façade · vue 3ELITE XT — store de façade · vue 4ELITE XT — store de façade · vue 5

• Coffre de base 245 × 255 mm ; largeur 500–5 000 mm ; coulisses PVC/aluminium.
• La matrice distingue la base, +PF30 et +2×PF30 ; isolation et moustiquaire selon ensemble.

5 visuels et détails fabricant

CLEVER BOX — store de façade · vue 1CLEVER BOX — store de façade · vue 2CLEVER BOX — store de façade · vue 3CLEVER BOX — store de façade · vue 4CLEVER BOX — store de façade · vue 5

• Coffres 300 × 250, 280, 300 ou 365 mm ; largeur 500–5 000 mm.
• Neopor/Styropor, coulisses aluminium ; hauteur totale suivant la lame et la commande dans la matrice.

5 visuels et détails fabricant

Roka Top 2 Shadow · vue 1Roka Top 2 Shadow · vue 2Roka Top 2 Shadow · vue 3Roka Top 2 Shadow · vue 4Roka Top 2 Shadow · vue 5

• Coffres 260 × 263,6 ou 305 × 310,6 mm ; largeur 580–6 000 mm.
• Révision intérieure/extérieure et moustiquaire selon configuration ; Z-90 n’est pas admis dans la matrice présentée.

5 visuels et détails fabricant

SKB — store de façade · vue 1SKB — store de façade · vue 2SKB — store de façade · vue 3SKB — store de façade · vue 4SKB — store de façade · vue 5

• Coffres en PVC ou en matériau isolant ; habillage total ou partiel suivant la variante.
• Familles documentées : Styroterm, Opoterm, Elite XT, Exakt, Expert XT, CleverBox, Roka Top, Thermo Box et Neo XT.

• Roka Top 2 : visite intérieure basse, fixation latérale et traverse ; cadre généralement PVC jusqu’à 92 mm ; pas de moustiquaire intégrée.
• RG : visite extérieure basse, coulisses isolées de 75 ou 95 mm, adaptation aux dormants profonds ; pas de moustiquaire intégrée.
• EX : adaptation clipsée et plaques latérales ; PVC/bois/aluminium jusqu’à 92 mm ; moustiquaire annoncée jusqu’à 1 750 mm de haut.
• PLUS : fixation basse à travers le renfort du dormant, étanchéité de trappe renforcée ; liaison PVC jusqu’à 92 mm indiquée comme testée. Les gains relatifs de 20 % thermique/15 % acoustique ne sont pas une performance universelle.
• Coffres : hauteurs 250 ou 300 mm et profondeurs 280, 300, 345 ou 365 mm. Finition de construction à arrêter avant fabrication ; pas de conversion ultérieure garantie.

4 visuels et détails fabricant

Comparaison des coffres Roka Top · vue 1Comparaison des coffres Roka Top · vue 2Comparaison des coffres Roka Top · vue 3Comparaison des coffres Roka Top · vue 4

• Coffres 260 × 260 ou 300 × 300 mm ; largeur maximale annoncée 3 500 mm.
• Visite intérieure basse ou extérieure ; tablier aluminium/PVC et coulisses aluminium/PVC selon montage.

• Tablier PVC ou aluminium moussé ; coulisses PVC/aluminium ; façade aluminium et moustiquaire possibles selon variante.
• Visite frontale ou basse. Pour la visite basse, profondeur du dormant limitée à 102 mm dans la fiche.

• Coffre PVC rectangulaire ; parement extérieur aluminium possible ; tablier PVC ou aluminium moussé.
• Coulisses PVC/aluminium. Visite frontale/basse intérieure ou basse extérieure selon construction ; profondeur de dormant de 92 mm pour la visite basse indiquée.

• Coffre PVC, parement extérieur aluminium possible ; largeur limitée à 4 500 mm dans cette version.
• Ne pas appliquer la capacité de l’Exakt XT renforcé à ce coffre historique.

• Coffre PVC avec parement aluminium possible ; coulisses PVC/aluminium ; tablier PVC ou aluminium moussé.
• Dormant jusqu’à 92 mm pour visite basse ; moustiquaire click-clack, adaptateur acier et consoles en options selon montage.

• SI : coffre rectangulaire et visite frontale ou basse intérieure. RI : face intérieure arrondie et visite frontale.
• Dormant maximal indiqué 98 mm. Isolation du coffre au choix, notamment Neopor ; renforts acier et consoles selon dimension.
• Coffre PVC à faces rainurées ; habillage aluminium extérieur possible ; tablier PVC/aluminium et commande manuelle ou électrique.

2 visuels et détails fabricant

Volet roulant CleverBox · vue 1Volet roulant CleverBox · vue 2

• Profondeurs 280, 300, 345 ou 365 mm ; tablier PVC ou aluminium moussé ; coulisses PVC/aluminium.
• 2/EX : visite basse intérieure. RG EX : visite basse extérieure. Les accessoires et profondeurs admissibles dépendent de la variante.

2 visuels et détails fabricant

Roka-Top 2 · vue 1Roka-Top 2 · vue 2

• Hauteurs 175, 201 ou 240 mm ; coffres PVC, façade aluminium possible. Tablier PVC 37/52 ou aluminium 39/43/52 mm.
• Axes Ø40/50/60 ; commande manuelle, électrique, commune ou préparation moteur. Adaptateur acier, consoles et aérateur possibles suivant construction.
• Moustiquaire enroulable haute ou latérale ; plusieurs positions de butées et révisions. Valeurs annoncées selon montage : jusqu’à 49 dB et U du coffre à partir de 0,43 W/(m²K).

4 visuels et détails fabricant

Exte Elite XT · vue 1Exte Elite XT · vue 2Exte Elite XT · vue 3Exte Elite XT · vue 4

• Hauteurs 165, 185 ou 220 mm ; tablier PVC 37/52 ou aluminium 39/43/52 mm ; axes Ø40/50/60.
• Visite intérieure frontale ou basse ; moustiquaire haute/latérale, renforts, consoles et aération possibles suivant construction.
• Non destiné aux stores de façade dans cette fiche. Performances annoncées selon montage : jusqu’à 45 dB et U du coffre à partir de 0,81 W/(m²K).

4 visuels et détails fabricant

Exte Expert XT · vue 1Exte Expert XT · vue 2Exte Expert XT · vue 3Exte Expert XT · vue 4

• Largeur de coffre annoncée jusqu’à 5 900 mm, avec la construction renforcée décrite ; PA52 possible.
• Coffre PVC rectangulaire, façade aluminium possible, révision frontale, coulisses PVC/aluminium. La limite de 4 500 mm de l’ancienne fiche concerne une autre construction.

3 visuels et détails fabricant

Exakt XT — construction renforcée · vue 1Exakt XT — construction renforcée · vue 2Exakt XT — construction renforcée · vue 3

• Largeur 400–5 500 mm en manuel, 450–5 500 mm en électrique ; hauteur totale jusqu’à 4 250 mm ; surface maximale 9 m².
• Coffres 165 × 255, 205 × 255 ou 245 × 255 mm ; moustiquaire intégrée jusqu’à 1 800 mm de large.
• Tabliers PVC37/52 ou PA39/43/52. Visite basse : dormant jusqu’à 85 mm.
• Selon variante : 50–52 dB et U à partir de 0,86 W/(m²K). Rainurage pour enduit ; décors RAL, AP, SAL, Gealan ou Rehau à préciser.

12 visuels et détails fabricant

Thermo Box · vue 1Thermo Box · vue 2Thermo Box · vue 3Thermo Box · vue 4Thermo Box · vue 5Thermo Box · vue 6Thermo Box · vue 7Thermo Box · vue 8Thermo Box · vue 9Thermo Box · vue 10Thermo Box · vue 11Thermo Box · vue 12

• Hauteurs 260/290 mm ; axes Ø40/50/60 ; tabliers PVC37/52 ou aluminium39/43/52.
• Moustiquaire déroulable haute, aération, consoles et adaptateur acier possibles selon construction.
• U du coffre annoncé : 0,66–0,47 en visite intérieure, 0,58–0,39 en visite extérieure ; acoustique 43/44 dB ou 46/47 dB respectivement, suivant essai.

2 visuels et détails fabricant

Exte Neo XT · vue 1Exte Neo XT · vue 2

• Rénovation : coffre visible sur la façade ou dans la baie. Monobloc : coffre assemblé sur le dormant. Sous enduit : réservation préparée dans le bâti.
• La rénovation ne dispense pas de vérifier les fixations, le débattement de la fenêtre et la surface vitrée restante.

3 visuels et détails fabricant

Division des volets roulants selon la méthode de montage · vue 1Division des volets roulants selon la méthode de montage · vue 2Division des volets roulants selon la méthode de montage · vue 3

• Pose en tableau ou en façade, selon les points de fixation disponibles.

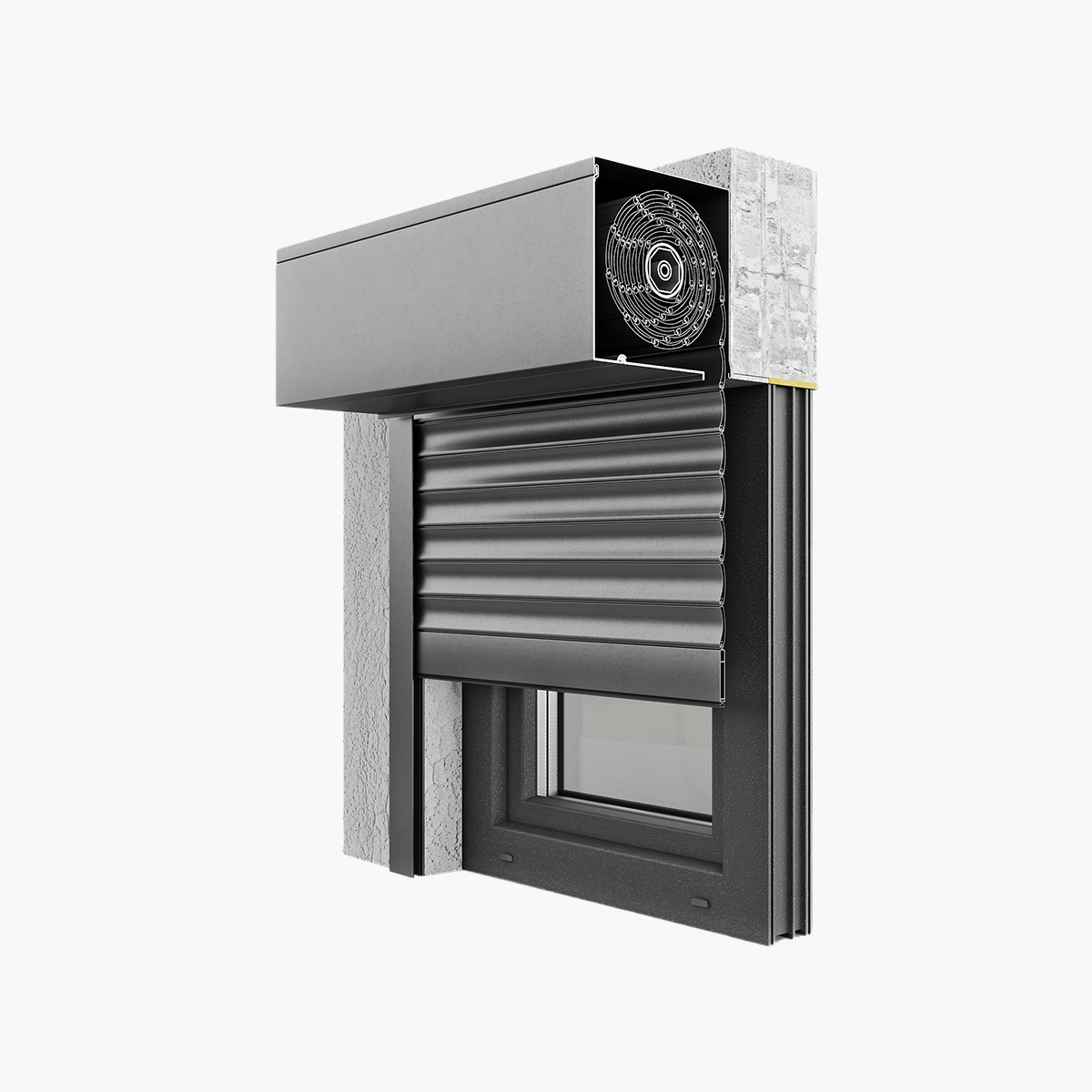

• SK90, SK45, SKO-P et SKP se distinguent notamment par la géométrie du coffre. SAR ajoute une construction de sécurité spécifique.

• SDZ et SKN sont deux solutions de remplissage.
• Avant commande : contrôler le volume d’enroulement, l’axe, les appuis, les coulisses et l’accès de maintenance.

• Largeur minimale du coffre : 500 mm ; visite basse ; coulisses aluminium et tablier PVC ou aluminium moussé.
• Moustiquaire intégrée annoncée seulement pour les coffres de plus de 137 mm.

• Pose en façade ou en tableau ; visite extérieure, coulisses aluminium ; tablier PVC ou aluminium moussé.
• Largeur minimale 500 mm ; moustiquaire intégrée seulement au-dessus de 137 mm selon fiche.
• La variante SK45 Railing conserve une configuration adaptative avec un dessin de verrou différent ; validation séparée de ses options.

2 visuels et détails fabricant

Volet SK45 (volet roulant extérieur adaptatif) · vue 1Volet SK45 (volet roulant extérieur adaptatif) · vue 2

• Visite extérieure ; coulisses aluminium ; tablier PVC ou aluminium moussé.
• Largeur minimale 500 mm ; moustiquaire dans coffre supérieur à 137 mm. Habillage arrondi PPDO de coulisse possible suivant version.

• Visite extérieure ; coulisses aluminium et tablier PVC/aluminium moussé.
• Largeur minimale 500 mm ; moustiquaire intégrée seulement dans les coffres de plus de 137 mm selon fiche.

• Safety Premium RC3 : profil PE55 et éléments renforcés, dont lame finale et coulisses. Safety Plus RC2 : profil PE41 et système de verrouillage correspondant.
• Les classes RC2/RC3 concernent les ensembles testés et leurs conditions de pose ; la classe d’un composant ne certifie pas une combinaison différente.
• La fiche cite les essais IFT Rosenheim et EN1627:2011. Vérifier le certificat, la dimension et les fixations de la configuration proposée.

• Les références SAR et les coulisses de systèmes standard ne sont pas à mélanger. Le tableau reprend les affectations documentées.

18 visuels et détails fabricant

Coupes techniques des coulisses de volets extérieurs · vue 1Coupes techniques des coulisses de volets extérieurs · vue 2Coupes techniques des coulisses de volets extérieurs · vue 3Coupes techniques des coulisses de volets extérieurs · vue 4Coupes techniques des coulisses de volets extérieurs · vue 5Coupes techniques des coulisses de volets extérieurs · vue 6Coupes techniques des coulisses de volets extérieurs · vue 7Coupes techniques des coulisses de volets extérieurs · vue 8Coupes techniques des coulisses de volets extérieurs · vue 9Coupes techniques des coulisses de volets extérieurs · vue 10Coupes techniques des coulisses de volets extérieurs · vue 11Coupes techniques des coulisses de volets extérieurs · vue 12Coupes techniques des coulisses de volets extérieurs · vue 13Coupes techniques des coulisses de volets extérieurs · vue 14Coupes techniques des coulisses de volets extérieurs · vue 15Coupes techniques des coulisses de volets extérieurs · vue 16Coupes techniques des coulisses de volets extérieurs · vue 17Coupes techniques des coulisses de volets extérieurs · vue 18

• Système autoportant avec position d’axe réglable, coulisses aluminium et tablier PVC/aluminium moussé.
• Commande par sangle, manivelle ou moteur selon étude. Coulisses RAL et tablier dans la palette Aluprof.
• Vérifier le diamètre du tablier enroulé dans le coffre existant : c’est la capacité d’enroulement, distincte de la hauteur du volet.

3 visuels et détails fabricant

Volet SDZ · vue 1Volet SDZ · vue 2Volet SDZ · vue 3

• Le coffre n’est pas fourni. Axe Ø60 de série, supports latéraux et fixation de la motorisation choisie.
• Tablier PVC/aluminium moussé, coulisses PVC/aluminium ; commande manuelle ou électrique selon configuration.

• Conception à anticiper en construction ; adaptation du linteau à étudier en rénovation.
• Le coffre doit rester accessible par la trappe prévue et compatible avec l’isolation. SP-E et Quadbox sont documentés séparément.

2 visuels et détails fabricant

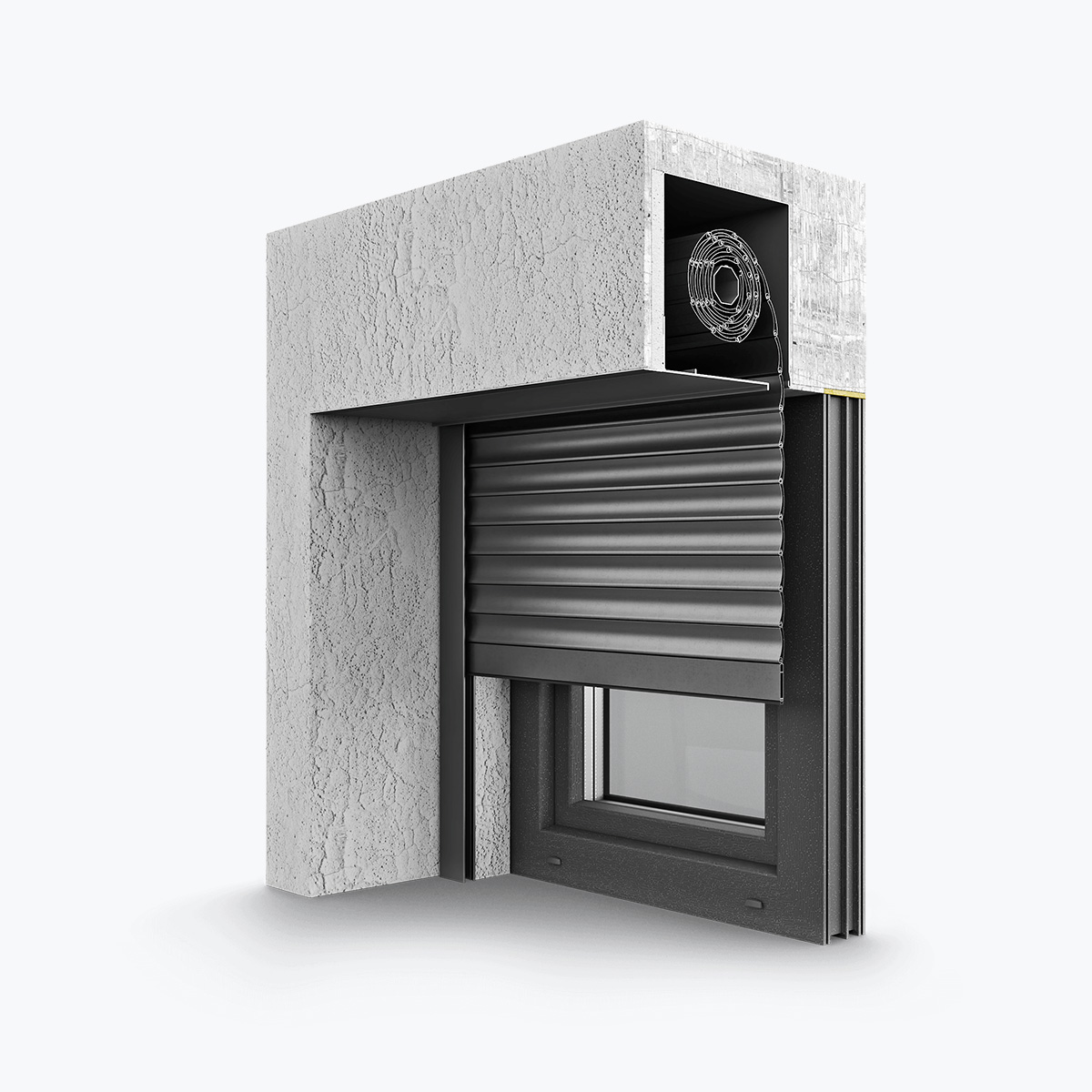

Volets roulants sous enduit – informations générales · vue 1Volets roulants sous enduit – informations générales · vue 2

• Coffre carré, tablier PVC/aluminium moussé et coulisses aluminium.
• Visite basse avec trappe PVC ; réservation et continuité d’isolation à valider avant pose.

• Coffre carré ; coulisses aluminium ; tablier PVC/aluminium moussé ; visite basse.
• Trappe PVC ou aluminium ; certains décors AP, SAL ou GEA sur la variante compatible.

• Lames fixes ; pose sur cadre complémentaire ; finitions RAL.
• Dessins référencés : Silva, Tesera, Lumina, Kaskada, Forma et Linea. Essences, ferrures et dimensions à préciser dans l’étude.

14 visuels et détails fabricant

Volets battants en bois · vue 1Volets battants en bois · vue 2Volets battants en bois · vue 3Volets battants en bois · vue 4Volets battants en bois · vue 5Volets battants en bois · vue 6Volets battants en bois · vue 7Volets battants en bois · vue 8Volets battants en bois · vue 9Volets battants en bois · vue 10Volets battants en bois · vue 11Volets battants en bois · vue 12Volets battants en bois · vue 13Volets battants en bois · vue 14

• De 1 à 4 vantaux ; fenêtre jusqu’à 1 800 mm de haut, porte-balcon de 1 800 à 2 700 mm sous validation. Traverses 80 ou 100 mm ; commande de porte à 1 100 mm.
• 23 RAL et 23 décors bois dans la palette décrite ; joints/entretoises assortis en 5 nuances ; certaines charnières en 6 teintes. Serrure 1 ou 3 points selon modèle.
• Classe au vent 6 et garantie couleur fabricant de 10 ans annoncées pour les ensembles concernés : conditions et preuve applicables à confirmer au devis.

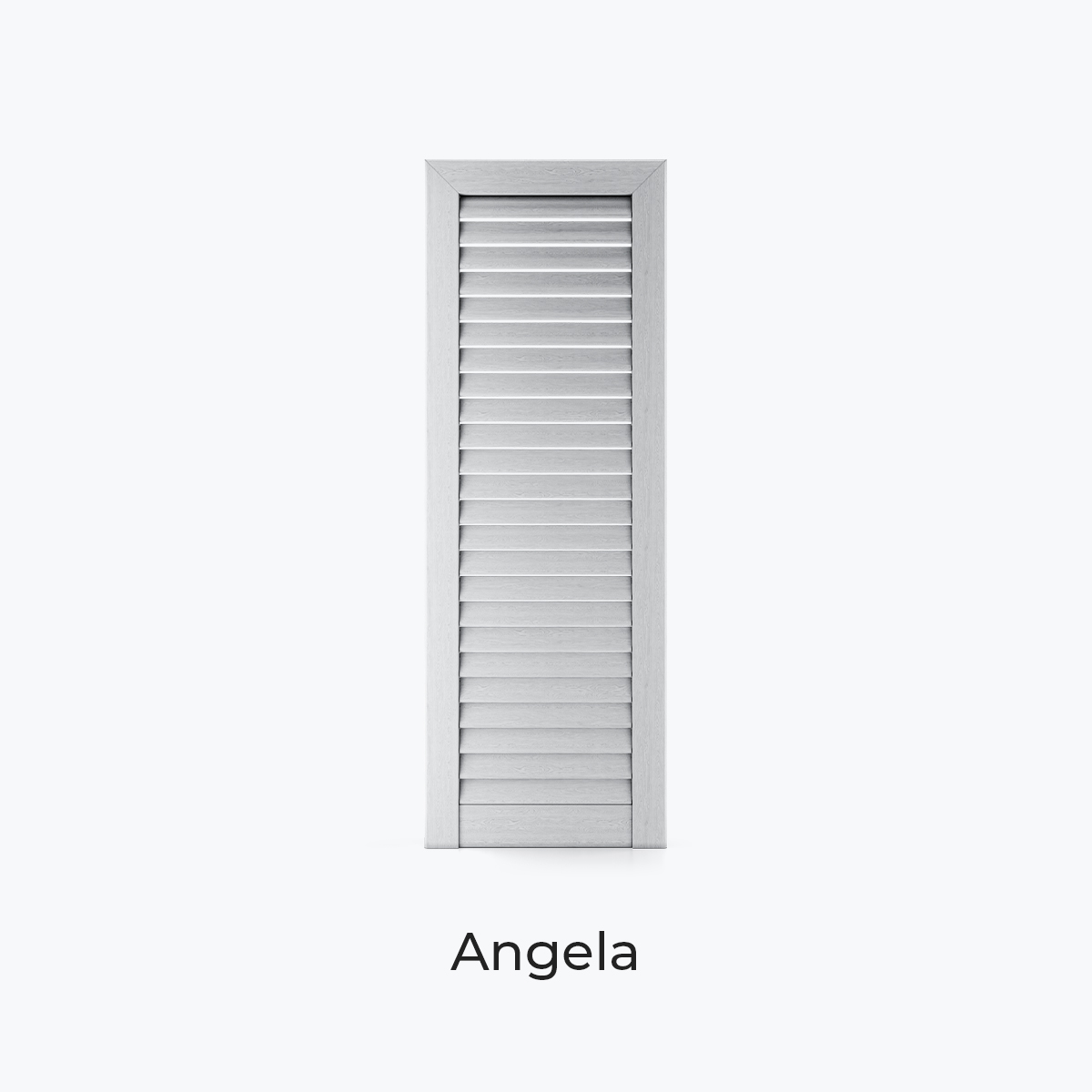

• Angela : lames fixes de 50 mm à 45°, pose murale ou ailettes 45/62 mm. Atlante : lames orientables et cadre à ailette de 25 mm. Aurora : lames mobiles, pose murale ou ailettes 45/62 mm.
• Itaca : lames fixes de 50 mm, poignée et ailette de 25 mm. Nike : lames mobiles, espagnolette et ailette de 25 mm. Oscura : bandes verticales d’environ 85 mm et cadre masqué côté extérieur. Selene : lames fixes, espagnolette et ailette de 25 mm.
• Une variante coulissante existe sur demande pour Angela et Aurora.

7 visuels et détails fabricant

Volets battants en aluminium Eko Persiane · vue 1Volets battants en aluminium Eko Persiane · vue 2Volets battants en aluminium Eko Persiane · vue 3Volets battants en aluminium Eko Persiane · vue 4Volets battants en aluminium Eko Persiane · vue 5Volets battants en aluminium Eko Persiane · vue 6Volets battants en aluminium Eko Persiane · vue 7

• Conception à composants Cortizo ; versions fixes, battantes, coulissantes ou repliables selon étude. Cadre standard ou rénovation.
• Limites indiquées pour le volet battant : 1 600 × 2 500 mm et 65 kg par ouvrant. Cadre 47 mm ; ouvrant 40 mm ; parois 1,3 mm fenêtre et 1,5 mm porte.
• 19 teintes de base, décors bois et autres RAL sur demande. Vérifier les ancrages et le dégagement de chaque vantail.

15 visuels et détails fabricant

Volets battants extérieurs – aluminium · vue 1Volets battants extérieurs – aluminium · vue 2Volets battants extérieurs – aluminium · vue 3Volets battants extérieurs – aluminium · vue 4Volets battants extérieurs – aluminium · vue 5Volets battants extérieurs – aluminium · vue 6Volets battants extérieurs – aluminium · vue 7Volets battants extérieurs – aluminium · vue 8Volets battants extérieurs – aluminium · vue 9Volets battants extérieurs – aluminium · vue 10Volets battants extérieurs – aluminium · vue 11Volets battants extérieurs – aluminium · vue 12Volets battants extérieurs – aluminium · vue 13Volets battants extérieurs – aluminium · vue 14Volets battants extérieurs – aluminium · vue 15

• Lames orientables standard ou Tecmesy, lames fixes et panneaux Tamiz à disposition verticale ou horizontale.
• Le mécanisme de lames mobiles utilise des supports guidés dans les profils latéraux ; les éléments haut/bas sont ajustés pour un dessin symétrique.

11 visuels et détails fabricant

Remplissage utilisé dans les volets battants/ types de lamelles · vue 1Remplissage utilisé dans les volets battants/ types de lamelles · vue 2Remplissage utilisé dans les volets battants/ types de lamelles · vue 3Remplissage utilisé dans les volets battants/ types de lamelles · vue 4Remplissage utilisé dans les volets battants/ types de lamelles · vue 5Remplissage utilisé dans les volets battants/ types de lamelles · vue 6Remplissage utilisé dans les volets battants/ types de lamelles · vue 7Remplissage utilisé dans les volets battants/ types de lamelles · vue 8Remplissage utilisé dans les volets battants/ types de lamelles · vue 9Remplissage utilisé dans les volets battants/ types de lamelles · vue 10Remplissage utilisé dans les volets battants/ types de lamelles · vue 11

• Sélectionner le code exact du décor et sa texture. Un coloris affiché ne constitue pas un échantillon contractuel.

texture châtaigne CA802TX · cerisier lisse CE303L · cerisier texturé CE802TX · chêne lisse RO303L · chêne texturé RO302TX · blanc MB704TX · acajou MH406TX · noyer lisse NO401L · noyer texturé NO802TX · sapelly lisse SA401L · sapelly texturé SA802TX · pin lisse PI303L · rouge (RAL 3004) · bleu (RAL 5017) · vert (RAL 6005) · anthracite (RAL 7016) · marron (RAL 8019) · argent métallique (RAL 9006) · blanc (RAL 9016)

19 visuels et détails fabricant

texture châtaigne CA802TXcerisier lisse CE303Lcerisier texturé CE802TXchêne lisse RO303Lchêne texturé RO302TXblanc MB704TXacajou MH406TXnoyer lisse NO401Lnoyer texturé NO802TXsapelly lisse SA401Lsapelly texturé SA802TXpin lisse PI303Lrouge (RAL 3004)bleu (RAL 5017)vert (RAL 6005)anthracite (RAL 7016)marron (RAL 8019)argent métallique (RAL 9006)blanc (RAL 9016)

• Cadre de 51 mm sur 3 ou 4 côtés, sans profil d’encadrement intérieur dans le montage décrit.

• Toile en fibre de verre/PVC selon gamme ; coffre carré, coulisses aluminium et commande filaire, RTS ou io selon moteur.
• ZIP : guidage latéral de la toile par fermeture ; standard : guidage par la barre de charge et jeu latéral.
• Les valeurs générales de largeur 5 000 et 6 000 mm ne désignent pas toutes les variantes. Les limites des fiches détaillées, y compris la surface maximale, priment.

3 visuels et détails fabricant

Volets screen · vue 1Volets screen · vue 2Volets screen · vue 3

• Les collections détaillées présentent des taux d’ouverture de 0, 1, 4 ou 5 % suivant référence.
• Un taux d’ouverture n’est pas un coefficient solaire g ; le résultat dépend aussi du vitrage, de la couleur et de la pose.

11 visuels et détails fabricant

Tissus · vue 1Tissus · vue 2Tissus · vue 3Tissus · vue 4Tissus · vue 5Tissus · vue 6Tissus · vue 7Tissus · vue 8Tissus · vue 9Tissus · vue 10Tissus · vue 11

• Largeur jusqu’à 6 000 mm, hauteur jusqu’à 5 000 mm et surface maximale 18 m² : les trois limites se cumulent.
• Pose visible, sous enduit ou inversée Contra pour éloigner la toile des poignées ; toile fibre de verre/PVC et commande filaire/radio.
• Coffre et coulisses RAL. L’effet anti-insectes dépend de la fermeture complète et des jonctions de l’ensemble.

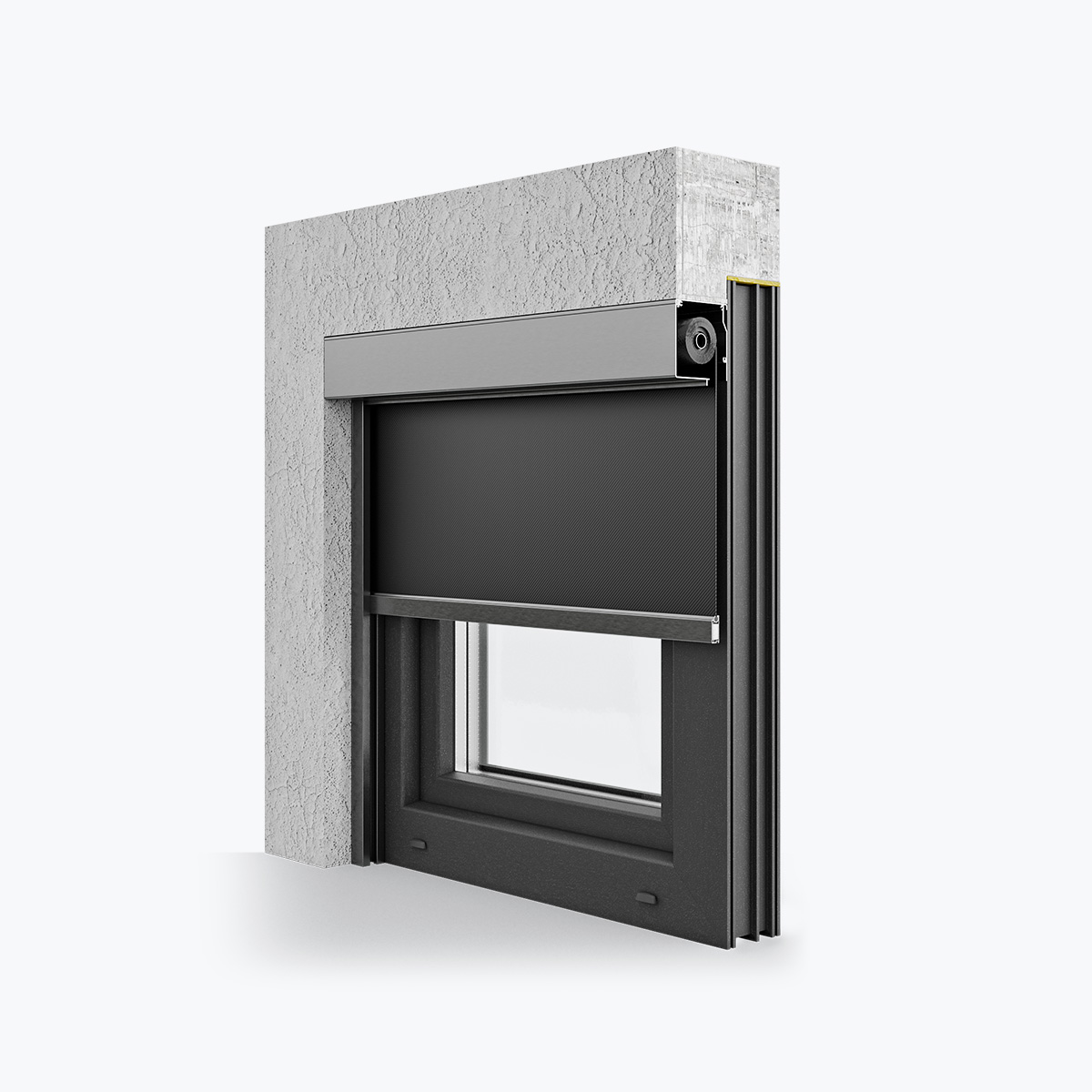

4 visuels et détails fabricant

Heroal VS Z · vue 1Heroal VS Z · vue 2Heroal VS Z · vue 3Heroal VS Z · vue 4

• Maximum annoncé : 4 000 × 3 500 mm et 14 m² ; motorisation filaire ou radio.
• Coulisses et barre de charge aluminium laquées RAL ; toile fibre de verre/PVC ; visite intérieure frontale ou basse.

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

7635-52182 Charcoal/Bronze · 7635-52176 Sand/Sand RAL 1019 · 7635-52174 Linen/White · 7635-52173 Linen/Linen · 7635-52171 White/Sand · 7635-52144 Antracite grey · 7635-52143 Deep black · 7635-52142 Grey/White · 7635-52107 Charcoal/Charcoal RAL 7021 · 7635-52106 Grey/Charcoal · 7635-52105 Grey/Grey RAL 7037 · 7635-52104 Pearl/Grey · 7635-52103 Pearl/Pearl RAL 7038 · 7635-52102 White/Pearl · 7635-52101 White/White RAL 9003

15 visuels et détails fabricant

7635-52182 Charcoal/Bronze7635-52176 Sand/Sand RAL 10197635-52174 Linen/White7635-52173 Linen/Linen7635-52171 White/Sand7635-52144 Antracite grey7635-52143 Deep black7635-52142 Grey/White7635-52107 Charcoal/Charcoal RAL 70217635-52106 Grey/Charcoal7635-52105 Grey/Grey RAL 70377635-52104 Pearl/Grey7635-52103 Pearl/Pearl RAL 70387635-52102 White/Pearl7635-52101 White/White RAL 9003

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

B92-51176 Deep black/Alu · B92-2171 Boulder/Alu · B92-2135 Sandy beige/Alu · B92-1046 Alu/Alu · B92-1045 Beaten metal/Alu · B92-1044 White/Alu · B92-1043 Bronze/Alu

7 visuels et détails fabricant

B92-51176 Deep black/AluB92-2171 Boulder/AluB92-2135 Sandy beige/AluB92-1046 Alu/AluB92-1045 Beaten metal/AluB92-1044 White/AluB92-1043 Bronze/Alu

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

047047 Anthracite grey · 033032 Soft clay · 033001 Oyster – shell · 030030 Pure black · 011011 Bronze · 007002 Pearl grey · 003002 Sand-white · 001061 White- pearl- gray · 001010 Grey-charcoal · 001003 – Grey- sand

10 visuels et détails fabricant

047047 Anthracite grey033032 Soft clay033001 Oyster – shell030030 Pure black011011 Bronze007002 Pearl grey003002 Sand-white001061 White- pearl- gray001010 Grey-charcoal001003 – Grey- sand

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

92-51176 Deep black · 92-50303 Quartz · 92-50272 Cloud · 92-50265 Hemp · 92-2175 Champagne · 92-2171 Boulder · 92-2167 Concrete · 92-2135 Sandy beige · 92-2074 Medium Grey/ALU · 92-2051 White/ALU · 92-2048 ALU/ALU · 92-2047 Antracite · 92-2045 Beaten-Metal · 92-2044 White · 92-2043 Bronze

15 visuels et détails fabricant

92-51176 Deep black92-50303 Quartz92-50272 Cloud92-50265 Hemp92-2175 Champagne92-2171 Boulder92-2167 Concrete92-2135 Sandy beige92-2074 Medium Grey/ALU92-2051 White/ALU92-2048 ALU/ALU92-2047 Antracite92-2045 Beaten-Metal92-2044 White92-2043 Bronze

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

011011 Bronze · 010010 Charcoal · 008008 Linen · 007007 Pearl grey · 002007 White pearl-grey · 002002 White · 001010 Grey-charcoal · 001002 Grey-white · 001001 Grey

9 visuels et détails fabricant

011011 Bronze010010 Charcoal008008 Linen007007 Pearl grey002007 White pearl-grey002002 White001010 Grey-charcoal001002 Grey-white001001 Grey

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

033001BO Oyster shell · 010010BO Charcoal-charcoal · 007007BO Pearl grey · 002007BO White- pearl grey · 002002BO White · 001010BO Grey-charcoal · 001002BO Gray white · 001001BO Grey

8 visuels et détails fabricant

033001BO Oyster shell010010BO Charcoal-charcoal007007BO Pearl grey002007BO White- pearl grey002002BO White001010BO Grey-charcoal001002BO Gray white001001BO Grey

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

BSC-111-05 Black · BSC-106-05 Dark gray · BSC-105-05 Gray · BSC-101-05 White

4 visuels et détails fabricant

BSC-111-05 BlackBSC-106-05 Dark grayBSC-105-05 GrayBSC-101-05 White

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

BSC-210-00 Gtraphite · BSC-203-00 Light gray · BSC-201-00 White

3 visuels et détails fabricant

BSC-210-00 GtraphiteBSC-203-00 Light grayBSC-201-00 White

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

BSF-101-05 White · BSF-111-05 Black

2 visuels et détails fabricant

BSF-101-05 WhiteBSF-111-05 Black

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

BSF-219-05 Pure Black · BSF-217-05 Charcoal · BSF-216-05 Bronze · BSF-215-05 Dark Beige · BSF-203-05Linen · BSF-201-05 White · BSF-218-05 Anthracite · BSF-214-05 Gray

8 visuels et détails fabricant

BSF-219-05 Pure BlackBSF-217-05 CharcoalBSF-216-05 BronzeBSF-215-05 Dark BeigeBSF-203-05LinenBSF-201-05 WhiteBSF-218-05 AnthraciteBSF-214-05 Gray

• Le pourcentage indiqué est le taux d’ouverture de la toile, pas un facteur solaire du vitrage.
• Les références et leurs échantillons sont présentés ci-dessous ; disponibilité et compatibilité avec le système à confirmer.

BSC-201-01 White · BSC-202-01 Ecru · BSC-203-01 Light Gray · BSC-205-01 Gray · BSC-206-01 Dark Gray · BSC-210-01 Graphite · BSC-211-01 Black · BSC-218-01 Anthracite

8 visuels et détails fabricant

BSC-201-01 WhiteBSC-202-01 EcruBSC-203-01 Light GrayBSC-205-01 GrayBSC-206-01 Dark GrayBSC-210-01 GraphiteBSC-211-01 BlackBSC-218-01 Anthracite

• Coffres 105 ou 125 mm ; toile fibre de verre/PVC ; commande filaire/radio ; laquage RAL.
• Surface maximale annoncée 18 m² ; les limites du système VS Z restent à cumuler avec celles de la variante et de la toile.

3 visuels et détails fabricant

Heroal FMB 90 – dissimulé · vue 1Heroal FMB 90 – dissimulé · vue 2Heroal FMB 90 – dissimulé · vue 3

• ZIP adaptatif/inversé ; coffres de 105 ou 125 mm cités. Le texte source annonce trois options mais n’en donne que deux : pas de troisième hauteur ajoutée.
• Surface maximale 18 m² ; toile fibre de verre/PVC ; commande filaire/radio ; finitions RAL.

3 visuels et détails fabricant

Heroal contra 90, adaptatif avec montage inversé · vue 1Heroal contra 90, adaptatif avec montage inversé · vue 2Heroal contra 90, adaptatif avec montage inversé · vue 3

• Coffres 95, 105 ou 125 mm ; variante Contra possible selon étude ; toile fibre de verre/PVC.
• Commande filaire/radio ; surface maximale 18 m² ; finitions RAL pour coffre et coulisses.

4 visuels et détails fabricant

Heroal FME 90-adaptive · vue 1Heroal FME 90-adaptive · vue 2Heroal FME 90-adaptive · vue 3Heroal FME 90-adaptive · vue 4

• Maximum 4 000 × 3 500 mm et 14 m² ; visite intérieure frontale ou basse.
• Coulisses et barre de charge aluminium RAL ; toile fibre de verre/PVC ; commande filaire/radio.

• Maximum 4 000 × 3 500 mm et 14 m² ; visite basse intérieure.
• Coulisses et barre de charge aluminium RAL ; toile fibre de verre/PVC ; commande filaire/radio.

• Version simple ou Duo à deux tissus, avec 3 ou 4 profilés. Poignées haute et basse ; formes particulières possibles suivant étude.
• Format maximal indiqué : 1 500 × 2 200 mm. Pose sur fenêtre avec ou sans perçage selon fixations.
• Profondeur indiquée : 25 mm, poignée 27–30 mm ; parclose minimale 15 mm. Vérifier la place réelle et la forme des parcloses.
• Les échantillons restent indicatifs : teinte et structure peuvent varier entre lots, et une exposition prolongée peut modifier la couleur du tissu.

9 visuels et détails fabricant

Plissée Vegas Plisse · vue 1Plissée Vegas Plisse · vue 2Plissée Vegas Plisse · vue 3Plissée Vegas Plisse · vue 4Plissée Vegas Plisse · vue 5Plissée Vegas Plisse · vue 6Plissée Vegas Plisse · vue 7Plissée Vegas Plisse · vue 8Plissée Vegas Plisse · vue 9

• EkoGreen regroupe notamment Scuretti et les panneaux complémentaires Sottotraversi.
• Placages et bicoloration possibles selon variante ; performances et dimensions à vérifier sur le panneau retenu.

3 visuels et détails fabricant

EkoGreen – volets battants internes · vue 1EkoGreen – volets battants internes · vue 2EkoGreen – volets battants internes · vue 3

• Lames de 25 mm ; pose en saillie. Largeur minimale 250 mm, largeur maximale 2 500 mm, hauteur maximale 2 200 mm et surface maximale 4 m².
• Teintes citées : blanc 900, argent 58, inox 712, argent métallisé 211, bronze métallisé 716 ; groupes spéciaux PG2 à PG5 et autres teintes STD à confirmer.
• Fixations du rail selon longueur : 2 jusqu’à 800 mm ; 3 de 801 à 1 300 ; 4 de 1 301 à 1 800 ; 5 de 1 801 à 2 300 ; 6 de 2 301 à 2 800 ; 7 de 2 801 à 3 200 mm. Ces plages de fixations ne modifient pas le maximum du store.

• Cassette 44 × 55 mm ; largeur jusqu’à 1 500 mm, hauteur jusqu’à 2 500 mm selon toile.
• Toile polyester/PVC ; pose par bande mousse renforcée dans la configuration décrite.
• Smart Blinds et panneau solaire possibles selon équipement ; application Android/iOS, liaison BT ou Wi-Fi selon installation ; moteurs blanc, gris, anthracite, brun ou noir.
• Collections illustrées : BTS III 3 %, BSC V 5 % et BSC VI 3 %.

19 visuels et détails fabricant

Store enrouleur à cassette B5 · vue 1Store enrouleur à cassette B5 · vue 2Store enrouleur à cassette B5 · vue 3Store enrouleur à cassette B5 · vue 4Store enrouleur à cassette B5 · vue 5Store enrouleur à cassette B5 · vue 6Store enrouleur à cassette B5 · vue 7Store enrouleur à cassette B5 · vue 8Store enrouleur à cassette B5 · vue 9Store enrouleur à cassette B5 · vue 10Store enrouleur à cassette B5 · vue 11Store enrouleur à cassette B5 · vue 12Store enrouleur à cassette B5 · vue 13Store enrouleur à cassette B5 · vue 14Store enrouleur à cassette B5 · vue 15Store enrouleur à cassette B5 · vue 16Store enrouleur à cassette B5 · vue 17Store enrouleur à cassette B5 · vue 18Store enrouleur à cassette B5 · vue 19

• Anodisés champagne/noir, blanc, anthracite, brun teinté masse, crème, Winchester, chêne marécageux, acajou et noyer selon référence.

11 visuels et détails fabricant

Profils avec bouchons · vue 1Profils avec bouchons · vue 2Profils avec bouchons · vue 3Profils avec bouchons · vue 4Profils avec bouchons · vue 5Profils avec bouchons · vue 6Profils avec bouchons · vue 7Profils avec bouchons · vue 8Profils avec bouchons · vue 9Profils avec bouchons · vue 10Profils avec bouchons · vue 11

• Les deux nuanciers sont consultables séparément ; confirmer l’accord avec les poignées et les embouts.

2 visuels et détails fabricant

Couleurs des profils · vue 1Couleurs des profils · vue 2

• Le choix détermine l’aspect et le dégagement nécessaire devant le vitrage. Les teintes disponibles figurent dans chaque fiche.

7 visuels et détails fabricant

Tirants · vue 1Tirants · vue 2Tirants · vue 3Tirants · vue 4Tirants · vue 5Tirants · vue 6Tirants · vue 7

• La table compare les références, l’épaisseur, la structure, la finition et le nettoyage.
• Les tissus à cellules alvéolaires et les revêtements métallisés doivent être sélectionnés selon la variante et l’entretien prescrit.

• Configurations documentées : sans perçage à tirant plat/angulaire, pose en toiture, fixation sur parclose, aimant, prise centrale, Duo à 3 ou 4 profils.
• Utiliser la fiche de mesure avec ou sans perçage correspondant exactement au montage retenu.

• Panneau de 18 mm, usiné ou embossé sur les deux faces ; formats de 200 × 200 à 800 × 2 400 mm.
• Ferrures vieil or, or brillant ou argent ; formes rectangulaire, cintrée, trapézoïdale ou repliable suivant étude.

4 visuels et détails fabricant

Scuretti · vue 1Scuretti · vue 2Scuretti · vue 3Scuretti · vue 4

• HDF Hydro Exterior avec isolant XPS, épaisseur 24–48 mm ; plein ou vitré avec verre de sécurité 33.1 suivant version.
• Formats 200 × 200 à 1 100 × 2 800 mm ; Up de 0,66 W/(m²K) annoncé pour 44–48 mm.
• Dessins : Acquamarina, Clara, Luna, Milano, Roma, Stella et Violet.

7 visuels et détails fabricant

Sottotraversi · vue 1Sottotraversi · vue 2Sottotraversi · vue 3Sottotraversi · vue 4Sottotraversi · vue 5Sottotraversi · vue 6Sottotraversi · vue 7

• Fraisage, relief, décors bois, inox, vitrage, couleurs, charbon, aluminium, pierre, effet 3D ou cuivre selon modèle.
• Configurations Voila OF, O et ON avec/sans parclose suivant référence ; compatibilité à confirmer sur le panneau.

15 visuels et détails fabricant

Types de finitions pour les panneaux pressés et les extensions · vue 1Types de finitions pour les panneaux pressés et les extensions · vue 2Types de finitions pour les panneaux pressés et les extensions · vue 3Types de finitions pour les panneaux pressés et les extensions · vue 4Types de finitions pour les panneaux pressés et les extensions · vue 5Types de finitions pour les panneaux pressés et les extensions · vue 6Types de finitions pour les panneaux pressés et les extensions · vue 7Types de finitions pour les panneaux pressés et les extensions · vue 8Types de finitions pour les panneaux pressés et les extensions · vue 9Types de finitions pour les panneaux pressés et les extensions · vue 10Types de finitions pour les panneaux pressés et les extensions · vue 11Types de finitions pour les panneaux pressés et les extensions · vue 12Types de finitions pour les panneaux pressés et les extensions · vue 13Types de finitions pour les panneaux pressés et les extensions · vue 14Types de finitions pour les panneaux pressés et les extensions · vue 15

• Rail aluminium de 45 × 25 mm ; bandes opaques 120 mm et transparentes 160 mm ; quatre schémas 1, 2, 3 et 8.
• Format recommandé jusqu’à 4 000 × 3 000 mm par rail ; pose plafond ou mur.
• Smart Blinds de série dans la fiche ; option solaire, application Android/iOS et BT/Wi-Fi selon équipement. Couleurs moteur blanc, gris, anthracite, brun ou noir.
• Collections Dreamy BHV 100 et 500 illustrées.

14 visuels et détails fabricant

Rideau Bahama Vertical · vue 1Rideau Bahama Vertical · vue 2Rideau Bahama Vertical · vue 3Rideau Bahama Vertical · vue 4Rideau Bahama Vertical · vue 5Rideau Bahama Vertical · vue 6Rideau Bahama Vertical · vue 7Rideau Bahama Vertical · vue 8Rideau Bahama Vertical · vue 9Rideau Bahama Vertical · vue 10Rideau Bahama Vertical · vue 11Rideau Bahama Vertical · vue 12Rideau Bahama Vertical · vue 13Rideau Bahama Vertical · vue 14

• Cassette 65,3 × 65 mm ; maximum 2 500 × 2 500 mm et 6,25 m², selon grammage du tissu.
• Toile polyester/PVC, chaînette ou moteur optionnel ; option solaire et application selon équipement ; moteurs blanc, gris, anthracite, brun ou noir.

• Cassette et coulisses aluminium ; cassette 85 × 85 mm ; maximum 3 000 × 2 500 mm et 7,5 m² selon tissu.
• Toile polyester/PVC ; chaînette ou moteur optionnel, alimentation solaire et application selon équipement.

• Anthracite, chêne marécageux, acajou, noyer, pin, Winchester et chêne doré.

Anthracite · Chêne marécageux · Acajou · Noyer · Pin · Winchester · Chêne doré

7 visuels et détails fabricant

AnthraciteChêne marécageuxAcajouNoyerPinWinchesterChêne doré

• Blanc ; anthracite RAL7016 ; marron RAL8028 ; crème RAL1014 ; argent RAL9006 ; noir, argent ou champagne anodisés.

Blanc · Anthracite RAL 7016 · Marron RAL 8028 · Noir anodisé · Crème RAL 1014 · Argent RAL 9006 · Argent anodisé · Champagne anodisé

8 visuels et détails fabricant

BlancAnthracite RAL 7016Marron RAL 8028Noir anodiséCrème RAL 1014Argent RAL 9006Argent anodiséChampagne anodisé

• Anthracite, blanc, brun, noir, crème, gris ou chêne doré selon référence.

Anthracite · Blanc · Marron · Noir · Crème · Gris · Chêne doré

7 visuels et détails fabricant

AnthraciteBlancMarronNoirCrèmeGrisChêne doré

• Anthracite, blanc, brun, noir, crème, gris ou chêne doré selon référence.

Anthracite · Blanc · Noir · Crème · Gris · Chêne doré · Marron

7 visuels et détails fabricant

AnthraciteBlancNoirCrèmeGrisChêne doréMarron

• Anthracite, blanc, brun, noir, crème, gris ou chêne doré selon référence.

Anthracite · Blanc · Marron · Noir · Crème · Gris · Chêne doré

7 visuels et détails fabricant

AnthraciteBlancMarronNoirCrèmeGrisChêne doré

• Le tableau distingue radio/filaire/solaire, diamètre d’axe, détection d’obstacles, fins de course et protocole.
• Les cases vides signifient « non précisé » dans le relevé ; elles ne prouvent pas l’absence de fonction. Les centrales citées ne sont pas toutes proposées par le fournisseur.
• Un moteur Plug & Play peut exiger des attaches rigides et des butées. Les télécommandes Inel et Yooda ne sont pas interchangeables.
• Certains moteurs radio acceptent une commande à impulsion, d’autres un inverseur directionnel : contrôler la notice de la référence exacte.

• Enrouleurs classiques Aluprof : sangle 3,8 m ; Selve : 5 m. Enrouleurs Success en applique : sangle/cordon 6 m ; encastrés : sangle 5 m.
• Enrouleur Aluprof à manivelle : sangle 5 m. Mécanisme de manivelle Cherubini ; variantes de teinte selon appareil.
• Le ressort Success accompagne la remontée après déverrouillage à clé : maintenir le tablier et guider sa course. Pour fermer, tirer régulièrement la lame finale puis verrouiller.
• La crémone fait sortir les tringles dans les coulisses. Une tige de traction aide à atteindre la lame finale en hauteur.

18 visuels et détails fabricant

Entraînements manuels · vue 1Entraînements manuels · vue 2Entraînements manuels · vue 3Entraînements manuels · vue 4Entraînements manuels · vue 5Entraînements manuels · vue 6Entraînements manuels · vue 7Entraînements manuels · vue 8Entraînements manuels · vue 9Entraînements manuels · vue 10Entraînements manuels · vue 11Entraînements manuels · vue 12Entraînements manuels · vue 13Entraînements manuels · vue 14Entraînements manuels · vue 15Entraînements manuels · vue 16Entraînements manuels · vue 17Entraînements manuels · vue 18

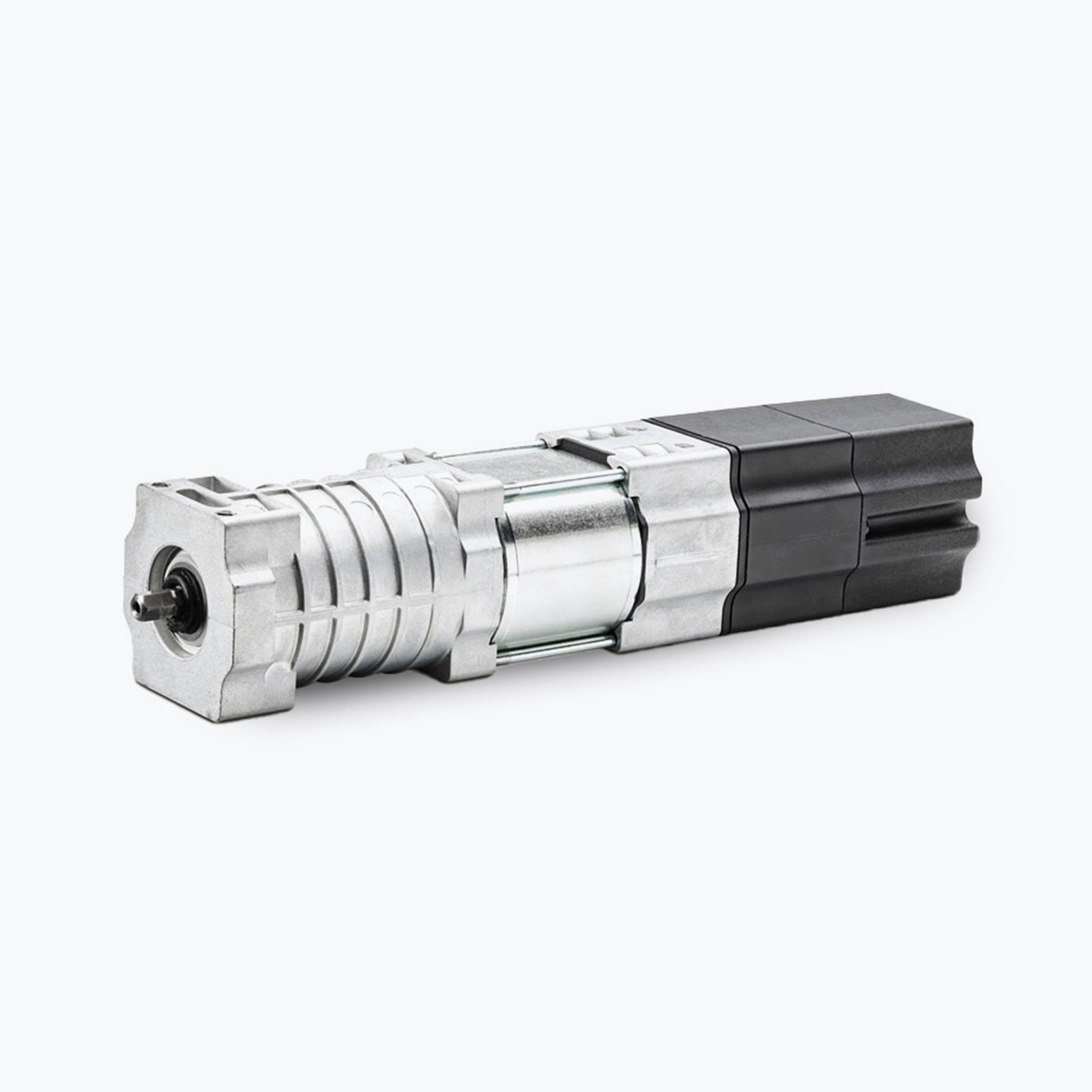

• Elero ; commande filaire, fins de course mécaniques et frein à fonctionnement souple.
• Versions de tension spécifiques à certains marchés : vérifier la plaque signalétique et l’alimentation du chantier.

• Manœuvre à clé et entraînement à ressort compatibles suivant ensemble ; finitions galvanisée, gris, beige, bruns, crème, blanc ou anthracite.
• Sur un volet motorisé, une commande alors que la serrure est fermée risque de détériorer le tablier ou le moteur. Toute association doit être validée avec le dispositif de détection et la notice du moteur.

16 visuels et détails fabricant

La serrure basquil · vue 1La serrure basquil · vue 2La serrure basquil · vue 3La serrure basquil · vue 4La serrure basquil · vue 5La serrure basquil · vue 6La serrure basquil · vue 7La serrure basquil · vue 8La serrure basquil · vue 9La serrure basquil · vue 10La serrure basquil · vue 11La serrure basquil · vue 12La serrure basquil · vue 13La serrure basquil · vue 14La serrure basquil · vue 15La serrure basquil · vue 16

• Elero ; fins de course mécaniques et frein souple ; association ExitSafe à dimensionner pour le relevage en cas de coupure.

• Commande filaire, fins de course électroniques et mode lent ; vitesses citées de 26, 35 ou 50 tr/min selon version.

• Fins de course électroniques ; mode lent pour l’orientation, puis déplacement plus rapide par appui prolongé.
• La fiche cite une valeur inférieure à 0,4 W ; son libellé étant ambigu, la consommation exacte doit être confirmée par la notice.

• Elero ; commande filaire et fins de course mécaniques. Vérifier l’accès physique à la manivelle.

• Entrée de charge 230 V et sortie 12 V ; activation manuelle ou par commande de détection selon configuration.
• Son intégration à une issue de secours demande une étude du système complet ; le module seul ne garantit pas la conformité de l’évacuation.

• Fins de course électroniques ; détection d’obstacles et montage parallèle selon notice.
• IP54 ; puissance annoncée de 95 à 155 W suivant version ; réglage par câble de mise en service.

• Détection d’obstacle en montée, protection contre blocage/gel et recalage automatique de la position haute selon notice.
• Somfy ; IP54 ; 95–155 W ; 24 tr/min. Mise en parallèle et réglage à distance selon configuration.

• Récepteur intégré ; position basse préréglée et position haute réglable automatiquement.
• Somfy ; IP54 ; 95–155 W ; 24 tr/min ; bande radio 868–870 MHz.
• Commandes citées : Situo Variation io, Smoove Sensitive io, Nina et Nina Timer. La fonction d’orientation dépend de la commande retenue.

• Commande murale filaire ; alimentation 230 V/50 Hz ; câble amovible.
• IP54 ; puissance 90–190 W ; 26 tr/min ; fonctionnement continu limité à 4 minutes selon fiche.

• Elero ; 12 V DC ; couples 4 ou 10 Nm ; 115–156 W ; IP44 ; 26 tr/min ; service continu maximal 10 minutes.
• Commande filaire de base ; récepteur Combio-868 DC nécessaire pour la radio. Frein électromagnétique, fins de course manuelles et sécurité complémentaire.
• Câble QuickConnect de 0,5 m. Autonomie et exposition solaire à dimensionner pour la baie et le site.

• Elero ; 12 V DC ; batterie 2 400 mAh ; QuickConnect ; IP44 ; plage ambiante −20 à +60 °C.
• Prévoir orientation, ombrages et accessibilité du panneau avant de retenir une solution solaire.

3 visuels et détails fabricant

Panneau Solaire avec Batterie pour Moteurs JA DC · vue 1Panneau Solaire avec Batterie pour Moteurs JA DC · vue 2Panneau Solaire avec Batterie pour Moteurs JA DC · vue 3

• Le rail support aide à reprendre l’enduit et à limiter les fissures à la jonction.
• Le support NT/XPS comporte une face adhésive et une face rainurée pour l’accrochage du mortier ; emploi extérieur sur ensembles compatibles.

3 visuels et détails fabricant

Support d’enduit; Rail pour Support d’enduit · vue 1Support d’enduit; Rail pour Support d’enduit · vue 2Support d’enduit; Rail pour Support d’enduit · vue 3

• Profilés PVC ou aluminium injecté de mousse ; profilés extrudés pour certaines constructions de sécurité.
• PA39/43/52, PE41/55, PT37/52 et lames finales associées : choix selon le système et l’enroulement.
• La surface générique d’environ 9 m² et les largeurs citées de 450 à 3 700 mm ne s’appliquent pas à tous les assemblages. La matrice du volet prévaut.
• Une division par coulisse intermédiaire peut séparer plusieurs tabliers. Sur de nombreux tabliers ajourés, les six premières lames sont pleines.

7 visuels et détails fabricant

Tabliers des volets roulants · vue 1Tabliers des volets roulants · vue 2Tabliers des volets roulants · vue 3Tabliers des volets roulants · vue 4Tabliers des volets roulants · vue 5Tabliers des volets roulants · vue 6Tabliers des volets roulants · vue 7

• Les plans rassemblent des coupes et des exemples de pose ; ils ne rendent pas les coulisses interchangeables.
• Les correspondances de systèmes sont listées dans le tableau de cette fiche ; chaque dessin reste une référence fabricant.

94 visuels et détails fabricant

Coupes techniques des coulisses de stores de façade · vue 1Coupes techniques des coulisses de stores de façade · vue 2Coupes techniques des coulisses de stores de façade · vue 3Coupes techniques des coulisses de stores de façade · vue 4Coupes techniques des coulisses de stores de façade · vue 5Coupes techniques des coulisses de stores de façade · vue 6Coupes techniques des coulisses de stores de façade · vue 7Coupes techniques des coulisses de stores de façade · vue 8Coupes techniques des coulisses de stores de façade · vue 9Coupes techniques des coulisses de stores de façade · vue 10Coupes techniques des coulisses de stores de façade · vue 11Coupes techniques des coulisses de stores de façade · vue 12Coupes techniques des coulisses de stores de façade · vue 13Coupes techniques des coulisses de stores de façade · vue 14Coupes techniques des coulisses de stores de façade · vue 15Coupes techniques des coulisses de stores de façade · vue 16Coupes techniques des coulisses de stores de façade · vue 17Coupes techniques des coulisses de stores de façade · vue 18Coupes techniques des coulisses de stores de façade · vue 19Coupes techniques des coulisses de stores de façade · vue 20Coupes techniques des coulisses de stores de façade · vue 21Coupes techniques des coulisses de stores de façade · vue 22Coupes techniques des coulisses de stores de façade · vue 23Coupes techniques des coulisses de stores de façade · vue 24Coupes techniques des coulisses de stores de façade · vue 25Coupes techniques des coulisses de stores de façade · vue 26Coupes techniques des coulisses de stores de façade · vue 27Coupes techniques des coulisses de stores de façade · vue 28Coupes techniques des coulisses de stores de façade · vue 29Coupes techniques des coulisses de stores de façade · vue 30Coupes techniques des coulisses de stores de façade · vue 31Coupes techniques des coulisses de stores de façade · vue 32Coupes techniques des coulisses de stores de façade · vue 33Coupes techniques des coulisses de stores de façade · vue 34Coupes techniques des coulisses de stores de façade · vue 35Coupes techniques des coulisses de stores de façade · vue 36Coupes techniques des coulisses de stores de façade · vue 37Coupes techniques des coulisses de stores de façade · vue 38Coupes techniques des coulisses de stores de façade · vue 39Coupes techniques des coulisses de stores de façade · vue 40Coupes techniques des coulisses de stores de façade · vue 41Coupes techniques des coulisses de stores de façade · vue 42Coupes techniques des coulisses de stores de façade · vue 43Coupes techniques des coulisses de stores de façade · vue 44Coupes techniques des coulisses de stores de façade · vue 45Coupes techniques des coulisses de stores de façade · vue 46Coupes techniques des coulisses de stores de façade · vue 47Coupes techniques des coulisses de stores de façade · vue 48Coupes techniques des coulisses de stores de façade · vue 49Coupes techniques des coulisses de stores de façade · vue 50Coupes techniques des coulisses de stores de façade · vue 51Coupes techniques des coulisses de stores de façade · vue 52Coupes techniques des coulisses de stores de façade · vue 53Coupes techniques des coulisses de stores de façade · vue 54Coupes techniques des coulisses de stores de façade · vue 55Coupes techniques des coulisses de stores de façade · vue 56Coupes techniques des coulisses de stores de façade · vue 57Coupes techniques des coulisses de stores de façade · vue 58Coupes techniques des coulisses de stores de façade · vue 59Coupes techniques des coulisses de stores de façade · vue 60Coupes techniques des coulisses de stores de façade · vue 61Coupes techniques des coulisses de stores de façade · vue 62Coupes techniques des coulisses de stores de façade · vue 63Coupes techniques des coulisses de stores de façade · vue 64Coupes techniques des coulisses de stores de façade · vue 65Coupes techniques des coulisses de stores de façade · vue 66Coupes techniques des coulisses de stores de façade · vue 67Coupes techniques des coulisses de stores de façade · vue 68Coupes techniques des coulisses de stores de façade · vue 69Coupes techniques des coulisses de stores de façade · vue 70Coupes techniques des coulisses de stores de façade · vue 71Coupes techniques des coulisses de stores de façade · vue 72Coupes techniques des coulisses de stores de façade · vue 73Coupes techniques des coulisses de stores de façade · vue 74Coupes techniques des coulisses de stores de façade · vue 75Coupes techniques des coulisses de stores de façade · vue 76Coupes techniques des coulisses de stores de façade · vue 77Coupes techniques des coulisses de stores de façade · vue 78Coupes techniques des coulisses de stores de façade · vue 79Coupes techniques des coulisses de stores de façade · vue 80Coupes techniques des coulisses de stores de façade · vue 81Coupes techniques des coulisses de stores de façade · vue 82Coupes techniques des coulisses de stores de façade · vue 83Coupes techniques des coulisses de stores de façade · vue 84Coupes techniques des coulisses de stores de façade · vue 85Coupes techniques des coulisses de stores de façade · vue 86Coupes techniques des coulisses de stores de façade · vue 87Coupes techniques des coulisses de stores de façade · vue 88Coupes techniques des coulisses de stores de façade · vue 89Coupes techniques des coulisses de stores de façade · vue 90Coupes techniques des coulisses de stores de façade · vue 91Coupes techniques des coulisses de stores de façade · vue 92Coupes techniques des coulisses de stores de façade · vue 93Coupes techniques des coulisses de stores de façade · vue 94

• Le tableau de correspondances conserve les références de profils ; vérifier aussi les décalages, l’isolation et l’option moustiquaire.

28 visuels et détails fabricant

Coupes techniques des coulisses de volets roulants monoblocs · vue 1Coupes techniques des coulisses de volets roulants monoblocs · vue 2Coupes techniques des coulisses de volets roulants monoblocs · vue 3Coupes techniques des coulisses de volets roulants monoblocs · vue 4Coupes techniques des coulisses de volets roulants monoblocs · vue 5Coupes techniques des coulisses de volets roulants monoblocs · vue 6Coupes techniques des coulisses de volets roulants monoblocs · vue 7Coupes techniques des coulisses de volets roulants monoblocs · vue 8Coupes techniques des coulisses de volets roulants monoblocs · vue 9Coupes techniques des coulisses de volets roulants monoblocs · vue 10Coupes techniques des coulisses de volets roulants monoblocs · vue 11Coupes techniques des coulisses de volets roulants monoblocs · vue 12Coupes techniques des coulisses de volets roulants monoblocs · vue 13Coupes techniques des coulisses de volets roulants monoblocs · vue 14Coupes techniques des coulisses de volets roulants monoblocs · vue 15Coupes techniques des coulisses de volets roulants monoblocs · vue 16Coupes techniques des coulisses de volets roulants monoblocs · vue 17Coupes techniques des coulisses de volets roulants monoblocs · vue 18Coupes techniques des coulisses de volets roulants monoblocs · vue 19Coupes techniques des coulisses de volets roulants monoblocs · vue 20Coupes techniques des coulisses de volets roulants monoblocs · vue 21Coupes techniques des coulisses de volets roulants monoblocs · vue 22Coupes techniques des coulisses de volets roulants monoblocs · vue 23Coupes techniques des coulisses de volets roulants monoblocs · vue 24Coupes techniques des coulisses de volets roulants monoblocs · vue 25Coupes techniques des coulisses de volets roulants monoblocs · vue 26Coupes techniques des coulisses de volets roulants monoblocs · vue 27Coupes techniques des coulisses de volets roulants monoblocs · vue 28

• Se référer aux affectations du tableau avant de sélectionner un profil, un décalage ou une finition.

20 visuels et détails fabricant

Coupes techniques des coulisses de volets roulants encastrées · vue 1Coupes techniques des coulisses de volets roulants encastrées · vue 2Coupes techniques des coulisses de volets roulants encastrées · vue 3Coupes techniques des coulisses de volets roulants encastrées · vue 4Coupes techniques des coulisses de volets roulants encastrées · vue 5Coupes techniques des coulisses de volets roulants encastrées · vue 6Coupes techniques des coulisses de volets roulants encastrées · vue 7Coupes techniques des coulisses de volets roulants encastrées · vue 8Coupes techniques des coulisses de volets roulants encastrées · vue 9Coupes techniques des coulisses de volets roulants encastrées · vue 10Coupes techniques des coulisses de volets roulants encastrées · vue 11Coupes techniques des coulisses de volets roulants encastrées · vue 12Coupes techniques des coulisses de volets roulants encastrées · vue 13Coupes techniques des coulisses de volets roulants encastrées · vue 14Coupes techniques des coulisses de volets roulants encastrées · vue 15Coupes techniques des coulisses de volets roulants encastrées · vue 16Coupes techniques des coulisses de volets roulants encastrées · vue 17Coupes techniques des coulisses de volets roulants encastrées · vue 18Coupes techniques des coulisses de volets roulants encastrées · vue 19Coupes techniques des coulisses de volets roulants encastrées · vue 20

• Lames : PA39, PA43, PA52, PE41, PE55, PT37, PT52.
• Composants : D-LD, ZLD40, ZO_LDG52_OPT, LDG40, LDG52, LDG41/W/01 et LDG55/W/01.

14 visuels et détails fabricant

Tablier et des composants de tablier · vue 1Tablier et des composants de tablier · vue 2Tablier et des composants de tablier · vue 3Tablier et des composants de tablier · vue 4Tablier et des composants de tablier · vue 5Tablier et des composants de tablier · vue 6Tablier et des composants de tablier · vue 7Tablier et des composants de tablier · vue 8Tablier et des composants de tablier · vue 9Tablier et des composants de tablier · vue 10Tablier et des composants de tablier · vue 11Tablier et des composants de tablier · vue 12Tablier et des composants de tablier · vue 13Tablier et des composants de tablier · vue 14

• Solutions : attaches rigides/verrouillantes, crémone, verrous manuels et verrous automatiques compatibles.
• La crémone engage ses tringles dans les coulisses. Le verrou manuel se pousse après abaissement.
• Le verrou automatique décrit est réservé à l’entraînement manuel par sangle/cordon et aux montages sans espace entre tablier et fenêtre.
• Ne pas assimiler un accessoire anti-relevage à la certification RC d’un ensemble complet.

4 visuels et détails fabricant

Sécurité des volets roulants · vue 1Sécurité des volets roulants · vue 2Sécurité des volets roulants · vue 3Sécurité des volets roulants · vue 4

• Le nuancier ci-dessous associe chaque code couleur aux profils documentés ; une teinte RAL spéciale demande confirmation.

01 argent · 02 blanc · 03 gris · 04 beige foncé · 05 beige · 06 bois foncé · 07 bois clair · 08 marron foncé · 09 bronze · 11 jaune · 12 rouge · 13 vert · 15 blanc crème · 16 ivoire · 17 vert sapin · 18 bleu acier · 19 bordeaux · 20 noir · 21 noir gris · 22 ultra blanc · 23 gris anthracite · 24 chêne doré · 26 acajou · 28 noix · 30 chêne doré · 31 gris clair · 33 gris basalte · 34 gris quartz · 35 gris béton · 36 wenge · 37 gris aluminium · 38 gris givré · 39 gris satiné · 40 blanc, perle · 41 gris clair, perle · 42 gris, perle · 43 gris anthracite · 44 gris foncé, perle · 49 chêne malte · 52 winchester · 71 vert Chartwell · 75 gris métallique · 79 chêne clair

43 visuels et détails fabricant

01 argent02 blanc03 gris04 beige foncé05 beige06 bois foncé07 bois clair08 marron foncé09 bronze11 jaune12 rouge13 vert15 blanc crème16 ivoire17 vert sapin18 bleu acier19 bordeaux20 noir21 noir gris22 ultra blanc23 gris anthracite24 chêne doré26 acajou28 noix30 chêne doré31 gris clair33 gris basalte34 gris quartz35 gris béton36 wenge37 gris aluminium38 gris givré39 gris satiné40 blanc, perle41 gris clair, perle42 gris, perle43 gris anthracite44 gris foncé, perle49 chêne malte52 winchester71 vert Chartwell75 gris métallique79 chêne clair
