Aérateurs et ventilation des fenêtres

Vitrage : 24, 28 ou 33 mm ; hauteur 105 mm ; réduction du vitrage 90 mm ; Dn,e,w : 26 (0;0) dB ouvert, 45 (−1;−1) dB fermé. Eau : 20 Pa ouvert, 350 Pa fermé. Débits par mètre : 31,8 à 1 Pa ; 45 à 2 Pa ; 48,3 à 4 Pa ; 50,7 à 8 Pa ; 46,5 à 10 Pa ; 50 à 20 Pa. Section réelle : 11 176 mm² ; fente : 15 000 mm².

À vérifier : PVC, aluminium, bois et acier ; commande blanche ou noire. Le débit résiduel fermé est inférieur à 15 % jusqu’à 50 Pa selon la fiche.

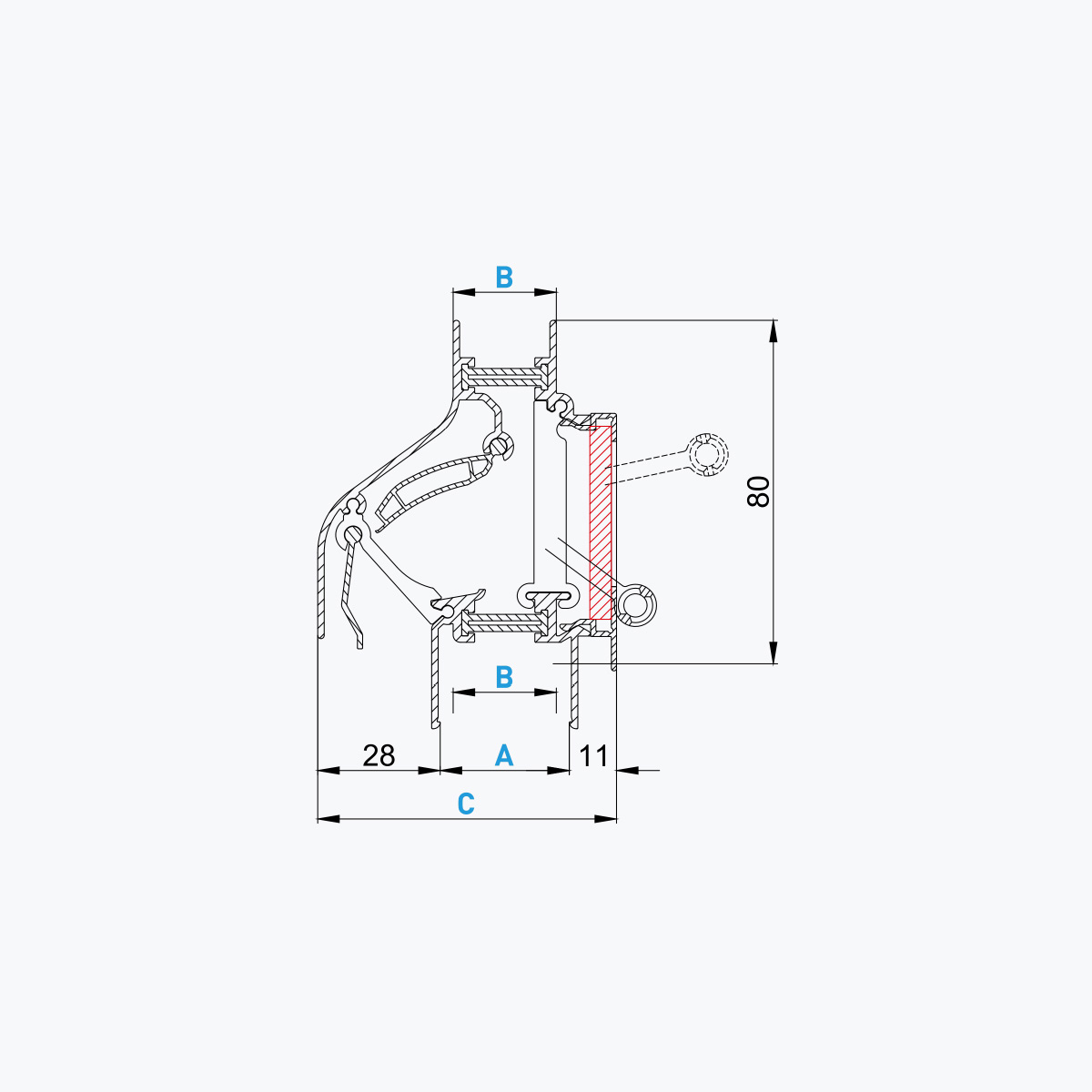

50 m³/h/m à 2 Pa ; section 15 000 mm²/m ; réduction du vitrage 80 mm, ou 90 mm sous vitrage ; résistance à l’eau et au vent annoncée : 500 Pa.

À vérifier : La fiche 80 cite les vitrages 20, 24 et 28 mm et un remplissage indépendant de 20 mm. La page générale cite 24–32 mm : épaisseur à confirmer sur la variante commandée. Coulissants possibles après contrôle du dégagement.

85 m³/h/m à 2 Pa ; réduction de hauteur du vitrage : 80 mm ; vitrages 24, 28, 32, 36, 40, 44 ou 48 mm.

À vérifier : Prévoir la réservation dans le vitrage et l’accès pour nettoyer la partie perforée.

Jusqu’à 98,5 m³/h/m à 10 Pa ; vitrage jusqu’à 46 mm ; hauteur de pose maximale annoncée : 20 m.

À vérifier : Montage sur vitrage ou entre traverses ; vérifier la variante de commande et la réservation.

Selon version : minimum 6–7 m³/h, maximum 27–33 m³/h ; 38 dB avec le capot acoustique prévu.

À vérifier : Jet vertical ou diagonal selon le montage du pied. Garder un dégagement suffisant sous le linteau. Nettoyage périodique du boîtier.

24 m³/h à 10 Pa ; Dn,e,w : 34 dB ouvert, 40 dB fermé ; résistance à la pluie : 300 Pa.

À vérifier : Pour bois et PVC. Exemples de teintes : blanc, anthracite, brun, gris et chêne doré ; disponibilité à confirmer.

30 m³/h à 10 Pa ; usinage PVC/bois indiqué : 340 × 8–12 mm ou 2 × 172 × 8–12 mm.

À vérifier : PVC, bois, aluminium ; les cotes d’usinage indiquées ne s’appliquent pas à l’aluminium. Teintes blanc, chêne, marron ou anthracite. Nettoyage au chiffon sec, sans obstruction des passages.

241 × 20 × 18 mm ; 14,90 m³/h à 10 Pa ; atténuation annoncée ouverte : 36 dB ; masses : capot 30 g, régulateur 40 g.

À vérifier : Fenêtres PVC. La valeur EQA de la source comporte une unité incohérente : elle doit être confirmée avant dimensionnement.

Hauteur : 65 mm ; atténuation annoncée : 31 dB ; débit : 64 m³/h/m, pression non précisée. Profondeurs : 50–82 / 83–112 / 113–142 / 143–172 / 173–202 mm.

À vérifier : PVC et aluminium ; palette RAL ou anodisation F1 ; embouts noirs RAL 9011 ou blancs RAL 9016, peignables. Auvent extérieur optionnel saillant de 25 mm : incompatible avec un volet roulant dans ce montage.

Hauteur : 65 mm ; atténuation annoncée : 34 dB. Profondeurs : 50–82 / 83–112 / 113–142 / 143–172 / 173–202 mm.

À vérifier : PVC et aluminium ; teintes RAL ou anodisation F1, laquage d’une seule face possible ; embouts noirs ou blancs. Limiteur de débit compatible selon configuration.

Hauteur : 65 mm ; atténuation annoncée : 40 dB. Profondeurs : 50–82 / 83–112 / 113–142 / 143–172 / 173–202 mm.

À vérifier : PVC et aluminium ; couleurs RAL ou anodisation F1 ; embouts noirs ou blancs, avec finition possible.

Dn,e,w : 39 (0;−2) dB ouvert, 51 (−1;−3) dB fermé ; U : 1,8 W/(m²K), facteur F : 0,86 ; eau : 150 Pa ouvert, 900 Pa fermé.

À vérifier : PVC et aluminium ; finition RAL. Classe 2 annoncée uniquement avec une fenêtre équipée WK2 : ce n’est pas une certification indépendante du châssis complet. Limiteur disponible selon montage.

4,5–26 m³/h à 8 Pa ; Dn,e,w : 30 dB ouvert, 34 dB fermé ; cadre en saillie de 13 mm avant enduit.

À vérifier : Réservation à préparer avant plâtrage ; élément de ventilation à poser après finition. Compatibilité du coffre à vérifier.

4,5–26 m³/h à 8 Pa ; Dn,e,w : 30 dB ouvert, 34 dB fermé ; cadre en saillie de 13 mm avant enduit.

À vérifier : Pour coffre de volet encastré compatible ; pose du cadre avant finition puis de la bouche après plâtrage.

239 × 18 × 22 mm ; 11,09 m³/h à 10 Pa, 16,99 m³/h à 20 Pa ; atténuation annoncée : 37 dB ; passage usiné : 192 mm.

À vérifier : Bois ; RAL 9016, 7016, 8017 ou 8003. Fixation par vis en partie haute ; respecter l’emplacement des joints.

52 m³/h/m à 10 Pa ; Dn,e,w : 27 dB ouvert, 43 dB fermé.

À vérifier : Épaisseurs citées : 23, 24, 25, 26, 35, 36, 37, 38, 39, 40, 41 et 42 mm. Vérifier l’adaptateur exact.

7–29 m³/h à 10 Pa ; Dn,e,w : 41 dB ouvert, 44 dB fermé.

À vérifier : PVC et aluminium ; exclure les fenêtres fixes, les ouvertures vers l’extérieur et les ensembles avec volets roulants.

Régulation mécanique sans alimentation ; quantité de modules définie par le débit recherché.

À vérifier : PVC avec joints AD ou MD. Des portions du joint extérieur sont remplacées pour créer le trajet d’air ; montage suivant prescription du profilé.

Modules de 125 mm ; 3–9 m³/h selon nombre et pression 2–10 Pa. À 10 Pa : 5,6 / 7 / 9 m³/h pour 1 / 1,5 / 2 paires. Classe 3 selon EN 1026/12207 ; essai pluie annoncé jusqu’à 600 Pa selon EN 12208.

À vérifier : PVC ; trajet d’air défini par les joints de remplacement. Dimensionnement suivant la fenêtre et le besoin de ventilation.

Une paire : 2,1 / 3,2 / 3,6 / 4,5 / 4,7 / 5,7 m³/h à 2 / 4 / 5 / 7 / 8 / 10 Pa ; fonctionnement mécanique.

À vérifier : Type 24 pour nouvelles fenêtres, type 14 pour adaptation de fenêtres existantes ; montage suivant notice.

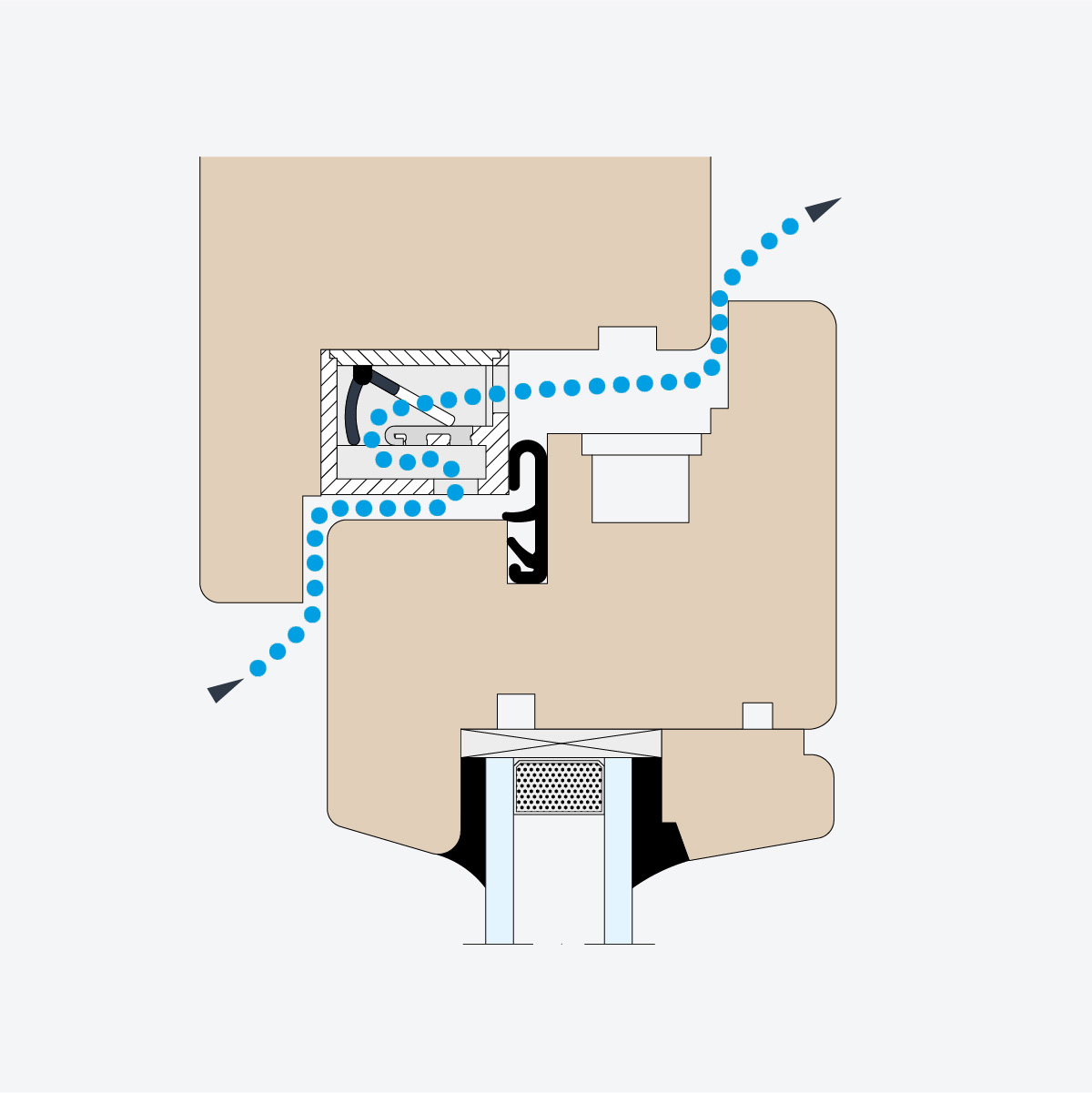

À 10 Pa : 12,1 / 12,6 / 18 m³/h pour 1 / 1,5 / 2 paires FFL + 1 UL ; commande mécanique sans alimentation.

À vérifier : Montage sans fraisage selon système compatible ; performances référencées DIN EN 13141-1. La conformité du bâtiment demande un dimensionnement propre au projet.

À 10 Pa : 5,6 m³/h au minimum, 23,1 m³/h au maximum pour 1 paire FFL + 1 SL.

À vérifier : Montage sans fraisage selon fenêtre compatible ; admission en partie haute ; fonctionnement mécanique, essais DIN EN 13141-1 cités.

2,7–16,1 m³/h selon montage, pression non précisée ; jusqu’à 3 unités par ouvrant ; Rw maximal annoncé : 45 dB.

À vérifier : Fraisage de la feuillure de l’ouvrant et retrait local du joint dormant nécessaires. Anthracite avec joint noir, ou blanc avec joint gris/noir. Rw et Dn,e,w sont des indices différents.

Débit : 7–28 m³/h à 10 Pa ; Dn,e,w : 42 dB ouvert, 44 dB fermé.

À vérifier : PVC, bois et aluminium ; exclure les châssis fixes, les ouvertures vers l’extérieur et les montages avec volets roulants.

Avec SM Tip Vent à 10 Pa : 30 m³/h ouvert, 8 m³/h fermé ; Dn,e,w : 32 (0;1) dB ouvert, 35 (0;0) dB fermé ; Dn,e,A2 : 33/35 dB.

À vérifier : PVC, bois et aluminium ; avec volet extérieur, prévoir la grille plate GPE2A. Filtre anti-smog possible selon ensemble. Jet horizontal ; référence d’évaluation citée : ITB-KOT-2022/2159, édition 1.
